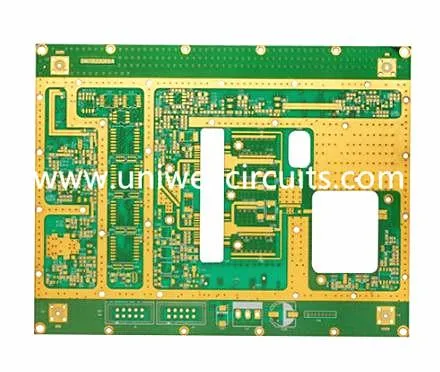

10L ENIG hoogfrequente PCB
1. Product beschrijven
Specificatie
10 lagen gouden immersie hoogfrequente PCB
Laag: 10 laag
materiaal: Ro4350B + FR4
Dikte: 1,5 mm
Surface finished: ENIG (2U ")
Minimaal diafragma: 0,35 mm.
Toepassing: automatische industrie
Kenmerken: hoogfrequent mengen.
Uniwell-circuits werden in 2007 opgericht, een hi-tech onderneming die is gespecialiseerd in het produceren van variëteit, mediumvolume, aangepaste PCB & PCBA-producten met RoHS, UL, ISO, SGS-certificering. 10 jaar ervaring met PCB-productie, met groot enthousiasme, Uniwell zoekt vooruit om uw gekwalificeerde leverancier te zijn!
2.Application
Uniwell biedt snelle turn-prototypes en middelgrote volumepcb's.
Onze producten worden op grote schaal toegepast op Aerospace, Medical, Automotive, Telecommunications, Computers, Audio, Video-producten en ga zo maar door.
3. Specificatie over onze PCB-services
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
4. verpakking en verzending
Packaging
Normaal gesproken zullen we eerst de print met plastic zakken verpakken om de producten perfect te beschermen.
Verzenden
Uniwell kan de levering als verzoek van de klant regelen. Of u nu wilt kiezen voor DOOR to DOOR koeriersdiensten of lucht of zee, het is allemaal goed. En we zullen ook de goedkoopste kiezen met safty-levering voor u.
5.Little kennis --- het karakter van hoogfrequente PCB's
(1) De diëlektrische constante (Dk) moet klein en stabiel zijn, meestal hoe kleiner, hoe beter. De signaaltransmissiesnelheid is evenredig met de vierkantswortel van de materiaaldiëlektrische constante, een hoge diëlektrische constante veroorzaakt waarschijnlijk een signaaltransmissievertraging.
(2) Diëlektrisch verlies (Df) moet klein zijn, hetgeen voornamelijk de kwaliteit van de signaaloverdracht beïnvloedt, het kleinere diëlektrische verlies, het signaalverlies is ook kleiner.
(3) De thermische uitzettingscoëfficiënt moet zo veel mogelijk in de buurt komen van koperfolie, omdat inconsistenties in de hete en koude veranderingen koperschuimscheiding veroorzaken.
(4) een lage waterabsorptie zal de diëlektrische constante en het diëlektrische verlies beïnvloeden wanneer het vochtig is.
(5) Andere hittebestendigheid, chemische weerstand, slagsterkte, pelsterkte, enz. Moeten ook goed zijn.
Hoogfrequent plaatfout fenomeen wordt voornamelijk veroorzaakt door een lage diëlektrische constante waarde veroorzaakt door de impact van hoogfrequente circuitstabiliteit. Hoogfrequent signaal heeft geleider skin-effect, de lage diëlektrische constante van de printplaat veroorzaakt hoogfrequent signaalverlies, het maakt het signaal verzwakt, frequentiedrift, zelfs stopt trillingen. De algehele elektrische prestaties zijn slechter.
Uniwell is een professionele China PCB-fabrikant die een hoge kwaliteit PCB-service levert, inclusief hoogfrequente PCB-fabricage met een betaalbare prijs, als u er meer over wilt weten, neem dan vrijblijvend contact met ons op.
