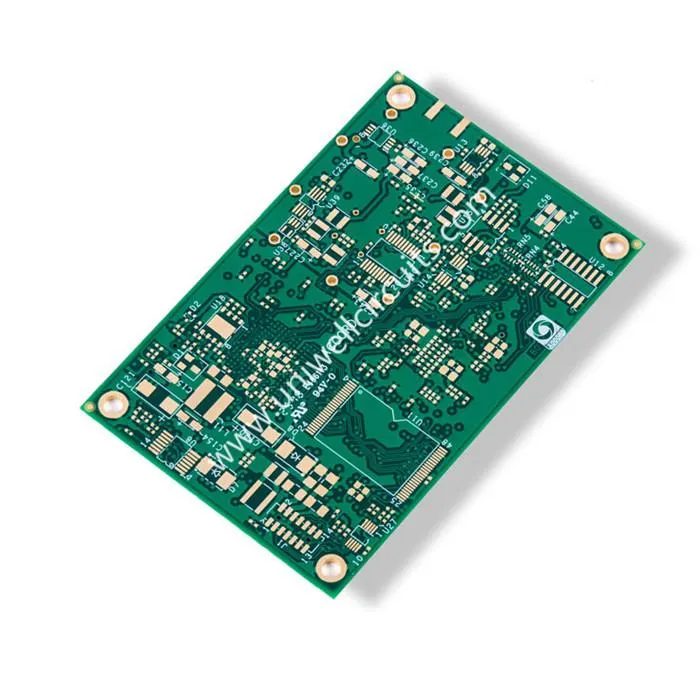

1. Product beschrijven
Specificatie
Laag: 10
Plaatdikte: 1,59 mm
Oppervlaktebehandeling: onderdompeling goud.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 4.5 / 6mil
Min hole: 0.25mm
Speciale vereiste: niet-geleidende vulling, impedantiecontrole
UNIWELL biedt een totaaloplossing voor klanten die LED-producten nodig hebben. Een van onze belangrijkste bedrijven is het ontwerpen en produceren van LED-modules voor klanten die LED-ketting binnenstebuiten nodig hebben. Onze Knowhow omvat upstream LED-chiptechnologie voor LED-verpakkingen en downstram-LED-toepassingen. Als klanten LED willen gebruiken in hun producten, zullen we in een mum van tijd een meest kosteneffectieve totaaloplossing bedenken en daarop aansluitend een prototype maken. Uiteraard kunnen we dit in de meeste gevallen in massaproductie plaatsen concurrerende prijs terwijl de beste kwaliteit wordt geleverd.
2.Bedrijfsinformatie
Opgericht in 2007, Uniwell-circuits CO, lTD. is een professionele fabrikant van PCB & PCBA en EMS (elektronica fabricage service) met bijna 10 + jaar ervaring in hoge precisie dubbelzijdige en multilayer PCB's (Printed Circuit Board) met focus op snelle draai, prototype, medium en grote volumes. We zullen probeer ons best om uw beste one-stop leverancier van elektronische ontwikkelingsoplossingen te worden.
3. Onze productie mogelijkheid voor printplaat
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
4.Lead time
Al meer dan 10 jaar bieden wij rapid prototyping aan onze klanten.
Lagen | Snelle bocht | Voorbeeld bestelling | Massa volgorde |
single | 24 uur | 3 werkdagen | 7 werkdagen |
dubbele | 24 uur | 4 werkdagen | 7 werkdagen |
4-6layer | 48 uur | 5-6 werkdagen | 10 werkdagen |
8-12layer | 120 uur | 7-9 werkdagen | 15 werkdagen |
Op basis van FR-4, Materiële doorlooptijd uitsluiten | |||
5. Verpakking & verzending
Verpakking: Innerlijke antistatische zak + buitenste standaard exportdoos.
Verzenden:
