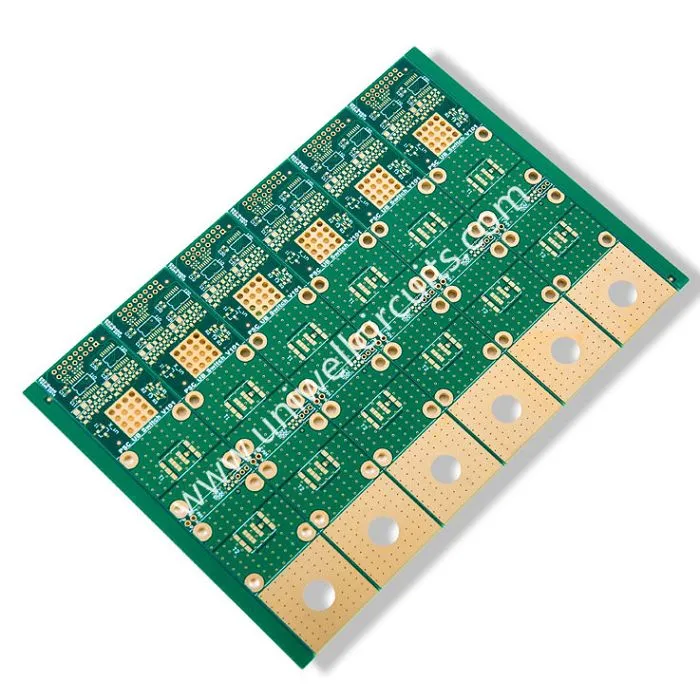

8L ENIG Normale TG-printplaat

1. Product beschrijven

Beschrijving:
Laag: 6
Plaatdikte: 1,55 mm
Oppervlaktebehandeling: onderdompeling goud.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 30 / 25mil
Min hole: 0.32m

Uniwell Circuits heeft een krachtig R & D-team opgezet om zijn technologische mogelijkheden te verbeteren voor hoogfrequente, hoge TG, hoge CTI, impedantiecontrole, begraven en blinde gaten, rigide flexibele combinatie materiaal, aluminium basis en halogeenvrij, etc. producten van Uniwell Circuits worden ook veel toegepast in communicatie, netwerk, digitale producten, industriële controle, medische zorg, luchtvaart & ruimtevaart, defensie en militaire velden.

2.Bedrijfsinformatie
Uniwell-kringen samen, lTD. is gespecialiseerd in de productie van verschillende aangepaste PCB & PCBA voor huishoudapparatuur, communicatie-industrie, auto-industrie en LED-verlichting industrie. Service op zowel OEM- als ODM-project. Wij zijn al meer dan 10 jaar actief in de PCB-industrie. Met het professionele R & D-team en bekwame medewerkers hebben wij het vermogen om uw ontwerp in fysiek product om te zetten en uw idee ook om te zetten in werkbaar ontwerp en product. We kunnen u een one-stop oplossing aanbieden van PCB's, inkoop van componenten, assemblage van componenten, testen tot de hele fabricage.

3. Kwaliteitssysteem
We hebben een volledig kwaliteitssysteem en we zijn er zeker van dat de producten die naar u worden verzonden allemaal voldoen aan de nationale standaard.

4.Specificaties van onze mogelijkheden
We hebben professionele R & D-team om onze klanten innovatieve en efficiënte ontwerp en service.

5. De geavanceerde apparatuur in onze fabriek
● Uniwell heeft volledige sets PCB-productie- en testapparatuur
● Amerika, Duitsland, Isreal, Japan geïmporteerd
● Hoge precisie CNC-freesmachine, optische plotter, zeefdruk, lamineermachine
● Belichtingsmachine, zware koperen bekledingslijn, goud- en nikkelbekledingslijn, etsmachine
● Hete lucht spuitbusmachine, Grote luchtcompressor
● Unmixed waterbehandelingsapparatuur, apparatuur voor afvalwaterbehandeling

6. Voorkom dat de PCB van de krommingsmethode voor de printplaat.
Tijdens het PCB-productieproces is de kromtrekking als volgt:
1. Engineering ontwerp:
A. De plaatsing van de semi-gestolde film tussen lagen moet symmetrisch zijn. De dikte tussen 1 - 2 en 5 - 6 lagen moet bijvoorbeeld dezelfde zijn als die van de half-gestolde film, anders zal het na het lamineren gemakkelijk kromtrekken.
B. Multiplayer- en semi-uitgeharde films gebruiken dezelfde producten van de leverancier.
C.Het oppervlak van de buitenste A en B moet zo dicht mogelijk liggen. Als een vlak een groot koperoppervlak is en B slechts een paar lijnen is, is de plaat gemakkelijk te vervormen na het etsen. Als het gebied van de twee zijden van de lijn zijn te verschillend, het kan worden uitgebalanceerd door enkele onafhankelijke roosters aan de dunne kant toe te voegen.

2) Bakplaat voor het voeren:
Vellen met een laag vóór het bakken van de plaat (150 graden Celsius, 8 + 2 uur) voor het doel is om het vocht in de plaat te verwijderen en de hars in de plaat te laten uitharden, waardoor de resterende spanning in de plaat wordt geëlimineerd, wat nuttig is om te voorkomen dat de plaat kromtrekt . Op dit moment hechten veel dubbelzijdige, meerlagige platen nog steeds aan het materiaal vóór of na het proces. Maar er zijn ook enkele bordfabrikanten, nu de PCB-bakplaattijdregels ook inconsistent, variërend van 4 tot 10 uur, suggereerde dat de klasse volgens de productie van gedrukte kringsraad en de klantvraag voor warp graden om te beslissen. Na het snijden in een gespleten plaat na het bakken of nadat het gehele materiaal wordt gebakken, zijn de twee methodes haalbaar. De binnenplaat zou ook moeten worden gebakken.

3) De schering- en inslagrichting van semi-uitgeharde films:
Het is noodzakelijk om onderscheid te maken tussen de meridionale en de breedterichting van de substraten en de laminaten. Anders kan de afgewerkte plaat na het lamineren gemakkelijk kromtrekken, zelfs als het moeilijk is om de drukplaat te corrigeren. Veel van de redenen voor het kromtrekken van de meerlaagse plaat zijn dat de schering en inslag van de gelamineerde semi-uitgeharde films ongedifferentieerd zijn en worden veroorzaakt door de overlapping.
Hoe onderscheid te maken tussen schering en inslag? De richting van de opgerolde halfgeharde film is de richting van richting en de breedterichting is de zonale richting. In het geval van koperfolie, lange kanteltijd, is de korte kant de richting, als niet, kan worden bepaald aan de fabrikant of leverancier.

4) Stressverlichting na laminering:
Sandwichplaat, na het uitvoeren van de heetpersende persen van de koude pers of het malen van bramen, dan plat bakken in de oven 150 graden Celsius gedurende 4 uur, zodat de intraplate spanning geleidelijk loslaat en de hars laat uitharden, deze stap is weggelaten.

5) De plaat moet recht worden gemaakt tijdens galvaniseren:
0.4 ~ 0.6 mm ultradunne meerlaagse paneelbeplating en galvaniseringgrafieken zouden speciale klemrol moeten maken, het vliegen van de automatische galvanisatielijn op de klem op blad, met een ronde stok de gehele klembroodje van de klem op de vlieg, zo alle raad op rechtmakende rol zodat het plaatje niet vervormt na het uitplaten. Zonder deze maatregel zal het vel buigen en moeilijk te herstellen zijn na het uitplaten van de koperlaag van 20 of 30 micron.

6) Koeling van de plaat na het nivelleren met hete lucht:
De hete lucht van de drukplaat wordt beïnvloed door de hoge temperatuur van de soldeertin-trog (ongeveer 250 graden Celsius) en moet op het platte marmer of de stalen plaat worden geplaatst om op natuurlijke wijze te koelen, en vervolgens worden gereinigd door de nabewerkingsmachine Dit is goed voor het kromtrekken van het bord. Sommige fabrieken om de helderheid van het oppervlak van lood, tin, het bord in het koude water te verbeteren, onmiddellijk nadat hete lucht nivelleert na een paar seconden in de herverwerking, zoals koorts koude shock, voor bepaalde soorten platen waarschijnlijk kromtrekken, gelaagd of blister produceert. Bovendien kan de apparatuur worden uitgerust met een gasvlotend bed voor koeling.

7) Verwerking van kromtrekken planken:
In een ordelijke fabriek voert het printbord een 100% vlakheidscontrole uit wanneer de laatste inspectie wordt uitgevoerd. Alle niet-gekwalificeerde borden worden uitgezocht en in de oven geplaatst gedurende 3 tot 6 uur bij 150 graden Celsius en onder zware druk, en natuurlijk afkoelen onder druk. Maak vervolgens de druk losser en neem het bord weg, dat kan worden gebruikt om de vlakheid te controleren, zodat sommige planken kunnen worden bewaard en sommige platen twee tot drie keer van de bakdruk nodig hebben om te worden opgeheven. Sjanghai hubao agent's air drukplaat kromtrekken machine heeft een zeer goed effect bij het repareren van printplaat warping met het gebruik van Shanghai bell. Als de anti-kromtrekken maatregelen die hierboven zijn niet geïmplementeerd, sommige boards zijn nutteloos en kunnen alleen worden geschrapt.
