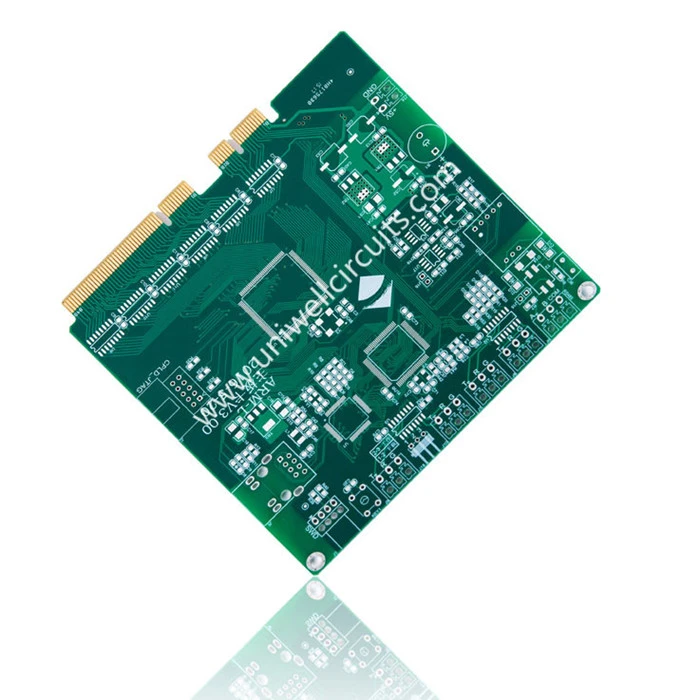

Computer moederbord applicatie printplaat
1. Productbeschrijving
Specificatie:
Laag: 2
Plaatdikte: 1,6 mm
Oppervlaktebehandeling: LF HASL.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 8 / 10mil
Min hole: 0.4mm
Speciale technologie: gouden vinger
Een moederbord (soms ook wel bekend als het moederbord, het moederbord, het vlakke bord of het logische bord, of in de meeste gevallen een mobo) is de belangrijkste printplaat (PCB) in computers en andere uitbreidbare systemen. Het houdt en maakt communicatie mogelijk tussen veel van de cruciale elektronische componenten van een systeem, zoals de centrale verwerkingseenheid (CPU) en geheugen, en biedt aansluitingen voor andere randapparatuur. In tegenstelling tot een backplane bevat een moederbord aanzienlijke subsystemen, zoals de processor en andere componenten. Wanneer u PCB's uit Uniwell-circuits bestelt, koopt u kwaliteit die zich in de loop van de tijd terugverdient. Dit wordt gegarandeerd door een productspecificatie en kwaliteitscontrole die veel strenger is dan andere leveranciers, en zorgt ervoor dat het product levert wat het belooft.
2. Technische gegevens
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
3.FAQ
Vraag: Welke soorten testfuncties worden aangeboden?
Om de productiekwaliteit te garanderen, bieden we de onderstaande testprocedure om elk stuk product te garanderen:
1) AOI (geautomatiseerde optische inspectie)
2) Automatische kortsluitingen testen
3) RoHS-detector
4) Diëlektrische tester
5) Impedantiecontrole
6) Metallografische microscoop
7) Vliegsonde / opspanmal
8) Visuele inspectie
Vraag: wat is het pakket van de producten?
We gebruiken vacuümverpakkingen.
Vraag: Wat is een microvia-gat?
Volgens de nieuwe definitie binnen IPC-T-50M is een microvia een blinde structuur met een maximale aspectverhouding van 1: 1, eindigend op een doelland met een totale diepte van niet meer dan 0,25 mm gemeten van de capture land foil van de structuur tot het doelland.
