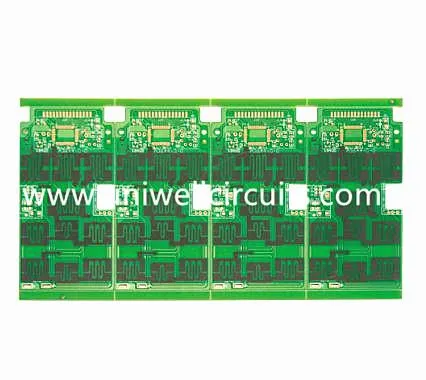

ENIG Carbon inkt PCB

ENIG carbon inkt PCB

1. Product beschrijven

Naam: ENIG carbon inkt PCB
Materiaal: FR - 4
Plaatdikte: 1,4 mm.
Minimale lijnbreedte / lijnafstand: 2,0 mm / 1,5 mm.
Minimaal diafragma: 1,65 mm.
Koperdikte: 40um.
Oppervlaktebehandeling: ENIG
Brandvertragend vermogen: 94v-o.

Uniwell Circuits Co., Ltd. is toegewijd aan het leveren van kant-en-klare PCB & PCBA-service en One-Stop EMS-service (electronic manufacturing services) gedurende 10 jaar. Met onze professional in elektronisch ontwerp, PCB-fabricage, PCB-assemblage en componenten sourcing / BOM-kitting, kunnen we onze klanten altijd de beste kwaliteit PCB & PCBA-kaarten bieden met lage kosten en snelle doorlooptijd.

2.Waarom Uniwell?

1) Snelle en econimische levertermijn.
2) Voorzie PCB & PCBA-prototype, en snelle raadsdiensten met gemiddelde en lage volumn.
3) Aankoop van componenten, SMT & PCBA one-stop source.
4) Citaatreactie van twee uur, 24 uur productie met snelle draaiing.
5) FR4 Dubbelzijdig en 4-6 laag monster in 48 uur.

En we houden altijd uw interesse:
* Krijg een product van hoge kwaliteit.
* Krijg een lagere prijs van het product om de markt te bezetten vanaf onze online bestelling
* Onze one-stop service maakt uw energie vrij om zich te concentreren op ontwerp en marketing.
* Krijg een strategische langetermijnpartner.

3. Wie zijn we?

Uniwell Circuits Co., Ltd is een professionele fabrikant van PCB & PCBA en EMS (elektronica-productiedienst) met bijna 10 jaar ervaring in PCB Design & Layout, PCB-fabricage, PCB-assemblage, PCBA-prototype, PCBA-test, elektronische onderdelenaankoop en EMS voor soorten slimme elektronische productie.

4. Snelle levering van PCB's
Om aan de opdrachten van de klant te voldoen, bieden wij een snelle bezorgservice, enkel- en dubbelzijdig in 24 uur, 4-6 laag in 48 uur. We beloven om op tijd af te leveren. Als u een dringend project hebt, aarzel dan niet om contact met ons op te nemen, we helpen u graag verder.

5.Little kennis

PCB-ontwerp verwijst naar de lay-out van de schakeling via de ontwerptekening om de printplaat tegen de laagst mogelijke kosten te produceren. In het verleden is het meestal afhankelijk van dure speciale gereedschappen om te voltooien, maar nu met gratis krachtige softwaretools zoals DesignSpark PCB, en de stijgende populariteit van het ontwerpmodel, versnellen het ontwerp van de PCB-ontwerper enorm.

Ondanks het ingenieursontwerp weet het, een perfect ontwerp schema is de beste manier om problemen te voorkomen, maar het is nog steeds een verspilling van tijd en geldverspilling, op hetzelfde moment, neem tijdelijke oplossing niet van invloed op een permanente methode van genezen. Als bijvoorbeeld in de EMC-tests (elektromagnetische compatibiliteit) is vastgesteld dat het probleem veel kosten veroorzaakt en zelfs nodig is om het oorspronkelijke ontwerpschema aan te passen en te maken, en dat zal maanden duren.

Layout is een van de eerste problemen waar ontwerpers mee te maken hebben. Het probleem hangt af van een deel van de tekening en sommige apparaten moeten worden opgezet op basis van logische overwegingen. Houd er echter rekening mee dat temperatuurgevoelige componenten, zoals sensoren, , moet apart worden ingesteld van componenten die warmte genereren, inclusief stroomomzetters. Voor een verscheidenheid van ontwerp van de voeding, 12 v en 15 v voeding converter, kunnen respectievelijk in verschillende posities van de printplaat worden ingesteld, omdat ze warmte en elektronische apparaten produceren ruis heeft invloed op de betrouwbaarheid en prestaties van andere componenten en printplaten.

Deze componenten zullen de elektromagnetische eigenschappen van het circuitontwerp beïnvloeden, het is niet alleen voor de prestaties van de printplaat en het energieverbruik is erg belangrijk, want de economie van een printplaat heeft ook grote invloed, daarom moeten alle PCB-apparaten die in Europa worden verkocht, CE hebben markeren, om te bewijzen dat dit geen interferentie met andere systemen zal veroorzaken. Dit is echter meestal alleen in termen van voeding, en er zijn veel apparaten die ruis afgeven, zoals dc-dc converters en high-speed dataconversie.Door defecten in het ontwerp van de printplaat, deze geluiden kunnen worden opgevangen door kanalen en uitgestraald als kleine antennes, resulterend in ruis en frequentie-anomalie.

Oplossing:
In het ontwerpproces van printed circuit board (PCB), kunnen veel verschillende methoden worden gebruikt om verschillende problemen op te lossen.Het heeft de aanpassing van het ontwerp schema zelf, zoals het aanpassen van de lay-out van de lijn en het verminderen van het lawaai; Er zijn ook afgedrukt printplaat lay-out methoden.De ontwerpelementen kunnen automatisch worden geïnstalleerd via de lay-outtool, maar als u de automatische lay-out handmatig kunt aanpassen, zal dit helpen bij het verbeteren van de kwaliteit van het printplaatontwerp. Door deze maatregel zal de detectie van ontwerpregels vertrouwen op de technische documenten om ervoor te zorgen dat het ontwerp van de printplaat kan voldoen aan de vereisten van de PCB-fabrikanten.

Het scheiden van de verschillende printplaten kan de bijbehorende capaciteit verminderen, maar hierdoor neemt het aantal lagen op de printplaat toe, waardoor de kosten toenemen en er meer gaten in het gat komen. Hoewel het orthogonale systeem van voeding en aardingskringontwerp de PCB kan vergroten fysieke grootte, maar kan dubbel PCB-grondvlak in het hulpprogramma spelen, effectief de elektrische capaciteit en de complexiteit van de printplaatproductie verminderen.

Inclusief DesignSpark PCB-ontwerptool, aan het begin van het ontwerp, kan ingenieurs helpen om veel problemen op te lossen, technisch ontwerp, maar onderzoekers moeten nog steeds aan de ontwerpvraag voor printplaten (PCB's) volledig begrip hebben. Bijvoorbeeld, als de printplaat (PCB) redactie, aan het begin van het ontwerp om lagen van printplaten nodig, bijvoorbeeld een dubbele printplaat, moet je een grondvlak en een voedingslaag hebben, twee onafhankelijke plaatlaag. Automatisch lay-outelement technologie is handig om ontwerpers te helpen meer tijd te spenderen aan het ontwerp van de apparatuur, bijvoorbeeld als de apparatuur voor de voeding en gevoelige signaallijnen of een hoger temperatuurgebied te dichtbij is, levert veel problemen op.Is hetzelfde, de signaallijn kan ook automatisch bedrading, voorkomen dat het grootste deel van de vragen op hetzelfde moment, echter, analyseren van de hoog-risico gebieden en handmatige bediening, zal bijdragen tot een aanzienlijke verbetering van de kwaliteit van de gedrukte ci printplaat (PCB) ontwerp, verbetering van de winstgevendheid, lagere totale kosten.

Ontwerpregelherkenning is ook een zeer krachtig hulpmiddel dat kan worden gebruikt om circuits te detecteren en ervoor te zorgen dat de afstand tussen de lijnen niet te dichtbij is, wat resulteert in een korte terugkomst. Het algemene ontwerp heeft echter nog steeds een hoge economische waarde. kan ook worden gebruikt om de vermogenslaag en de grondlaag te detecteren en aan te passen om te voorkomen dat grote bijbehorende condensatorgebieden worden geproduceerd.

De bovenstaande tools zullen ook Gerber en Excellon helpen, wat hen zal helpen om het uiteindelijke productontwerp te maken, en op lijnen en printplaten werken, evenals door gatenboringen. Op deze manier zijn de technische documenten nauw verbonden met de PCB-fabrikanten .

Conclusie:
Veel problemen moeten worden overwogen in het ontwerpproces van PCB's, en de tools waaronder DesignSpark PCB kunnen de meeste problemen effectief oplossen. Door een aantal van de richtlijnen voor beste praktijken te gebruiken, kunnen technisch ontwerpers personeel effectief kosten verlagen, de betrouwbaarheid van de printplaat, op hetzelfde moment voldoen aan de eisen van systeem specificaties, tegen relatief lage kosten van deflectie systeem certificering, om meer problemen te voorkomen.
