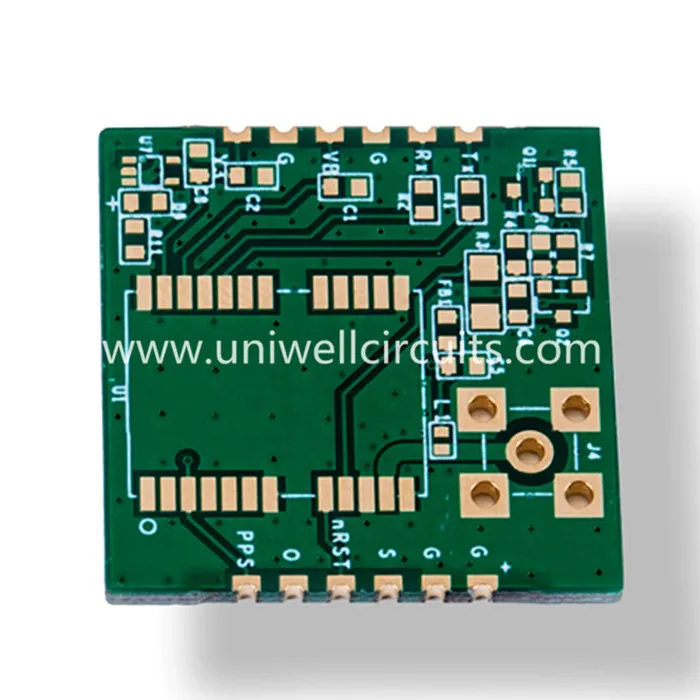

ENIG dubbelzijdige PCB
1. Productbeschrijving
Specificatie:
Laag: 2
Plaatdikte: 1.6mm
Oppervlaktebehandeling: chemisch goud.
Materiaal: FR4 TG130.
Min lijnbreedte / lijnafstand: 10 / 10mil
Min hole: 0.3mm
2.Bedrijfsinformatie
UNIWELL circuits co., LT. is een professionele fabrikant van Printed Circuit Board (PCB) uit China, wij zijn gespecialiseerd in het leveren van fabricageservice voor onbuigzame PCB's, flex-PCB's, rigid-flex-printplaten, hoogfrequente PCB's en ook aluminiumbasis-PCB's. We hebben 2 fabrieken, we kunnen uw prototype volledig voldoen aan het opdrachtvolume. We richten ons erg op productkwaliteit en we hebben IS09001-2008, ISO TS16949: 2009-certificaat voor de auto-industrie in oktober 2010. De toepassingsgebieden van onze producten zijn verschillende, zoals: consumentenelektronica, industrie, automotive, communicatie, IT, beveiliging , medische producten en meer. We verwachten uw lange-termijnpartner in China te zijn.
3. Belangrijke specificaties
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
Gratis E-test: 100%
Inspectienorm: IPC-A-600H / IPC-6012B, klasse 2/3
Uitgaande rapporten: eindcontrole, e-test, soldeerbaarheidstest, microsectie en meer
Certificaten: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4. Wat is een afgesloten gat in de dop?
Een afgedekte via is wanneer plating wordt toegevoegd over het verbindingsgat, zodat het oppervlak volledig is gemetalliseerd met een minimale koper / dop-uithardingsdikte van 5um voor klasse 2-eisen, of 12um voor klasse 3-eisen.
Dit is afhankelijk van het via vulmateriaal zijnde epoxyhars in tegenstelling tot soldeermasker, omdat de epoxy het risico van luchtbellen of uitzetting van de vulling tijdens soldeerbewerkingen zal minimaliseren. Dit kan worden gecategoriseerd binnen IPC-4761 als type VII - gevuld en afgedopt via gaten. Het wordt meestal gebruikt voor ontwerpen met via in pad of in BGA-toepassingen waar functies met hoge dichtheid vereist zijn.
