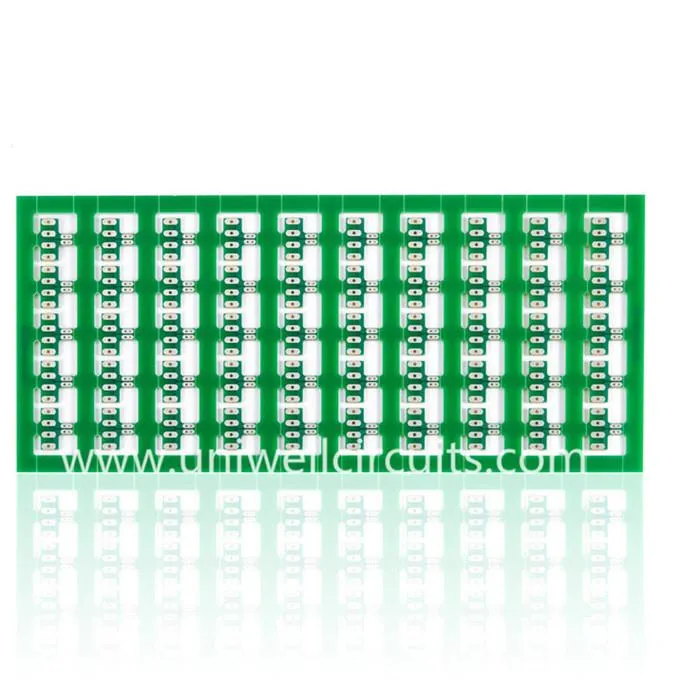

Halogeenvrije enkellaags PCB
1. Productie beschrijven
Specificatie
Laag: 1
Plaatdikte: 1,60 mm
Oppervlaktebehandeling: LF HASL.
Materiaal: halogeenvrij FR4.
Min lijnbreedte / lijnafstand: 20 / 20mil
Als ISO 9001-geregistreerd bedrijf zijn wij een van de meest gerenommeerde PCB-fabrikanten in China die een gezamenlijke inspanning leveren om milieuvriendelijke aangepaste PCB's te fabriceren die de zorgen van klanten wegnemen. Veelgebruikte substraten voor halogeenvrije PCB's zijn S1155 (FR4) en S1165 (FR4), de volgende tabel somt enkele parameters van die substraten op:
| Materiaal | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Halogeenvrije PCB fabricage mogelijkheden
We bieden enkele geavanceerde functies voor de Halogeenvrije PCB-productieservice. Raadpleeg de onderstaande tabel voor uitgebreide mogelijkheden:
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 32 |
Max. koper (innerlijk / uiterlijk) | 5 OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
3.Bedrijfsinformatie
UNIWELL circuits co., LTD.was in 2007 te vinden in Shenzhen China, die professioanl is in de productie, export en marketing van diverse hoge precisie PCB's en PCBA's. In de PCB-industrie, met de nieuwste ontwikkelingstechnieken, productieapparatuur en rijke productie-ervaring, kan UNIWELL bieden wat voor soort PCB u wilt, en producten worden algemeen goedgekeurd door vele lokale en overzeese bedrijven en worden over de hele wereld geëxporteerd, zoals Zuidoost-Azië. , Europa, Noord-Amerika, Zuid-Amerika, Midden-Oosten, Hong Kong en Taiwan, sectie enz.
4.Certifications
Uniwell is goedgekeurd door ISO9001, ISO14001, TS16949 en UL.
5.FAQ
Q: wat is uw doorlooptijd?
Doorlooptijd is meestal punctueel hier, meestal 5-10 dagen voor PCB-monster, 10-15 dagen voor massaproductie. Voor een speciale situatie kunnen we de klant ook van tevoren adviseren om eventuele verwachtingen of verlies bij de klant te voorkomen.
Vraag: Wat is uw testbeleid en hoe bepaalt u de kwaliteit?
Voor monster, meestal getest door vliegende sonde; voor PCB-volume van meer dan 3 vierkante meter, meestal getest door fixture, zal dit sneller zijn. Omdat er veel stappen zijn op de PCB-productie, doen we meestal na elke stap inspectie.
Vraag: Wat is uw pakket?
Met innerlijke vacuümverpakking en uit karton.
Vraag: PCB-verzending?
Dit is afhankelijk van de klant, soms verzenden we via onze expediteur, die ook het bureau is van DHL, TNT, UPS, FedEx enzovoort. Onze expediteur kan te veel betere vrachtkosten bieden dan rechtstreeks van die express-onderneming.
Vraag: Wat is uw productiecapaciteit?
Ons vermogen is gemiddeld 300.000 vierkante meter per maand.
Vraag: Staat u toe dat ik meerdere onderdeelnummers samenvoeg in één paneel?
Ja, dit gebeurt meestal in onze fabriek, op deze manier kunnen klanten hun kosten verlagen en tot op zekere hoogte kan het helpen om wat montagekosten te verlagen.
Q: Wat is uw minimale bestelhoeveelheid?
We hebben geen beperking op MOQ, prototype, gemiddeld volume en groot volume zijn allemaal acceptabel.
