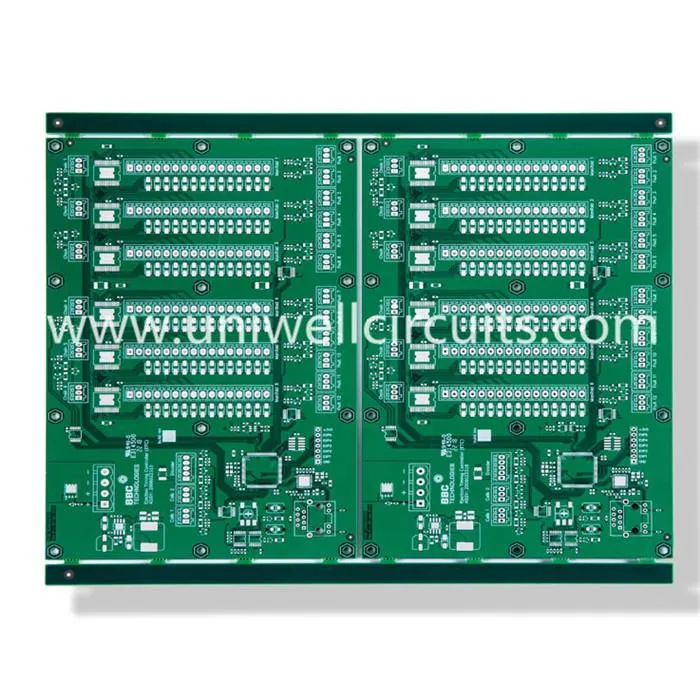

1. Productie aanwezig
Specificatie:
Laag: 4
Plaatdikte: 1,6 mm
Oppervlaktebehandeling: onderdompeling zilver.
Materiaal: FR4 TG170.
Min lijnbreedte / lijnafstand: 8 / 10mil
Kopergewicht: 105μm
Uniwell biedt enkelzijdig bord, dubbellaags bord, meerlagig zwijn (tot 32 lagen), enkelzijdig flexboard, dubbelzijdig flexboard en meerlagig flexboard, rigide flexboard enz.
De snelle snelle ommekeer van een prototype zonder in te boeten aan kwaliteit is het grootste personage.
2.Bedrijfsinformatie
Gevestigd in Shenzhen, Uniwell-circuits CO, lTD. bij ontwerp, ontwikkeling, fabricage en verkoop van uiterst nauwkeurige dubbelzijdige en multilayer PCB's (Printed Circuit Board) met focus op snelle draai-, prototype-, middelgrote en grote volumes, zou ook kunnen worden voorzien in:
- Productie van PCB-contracten
- PCB-assemblagediensten
- PCB-ontwerp en verkoop
- Component inkoop & materiaalbeheer
- Productontwerp
- Snelle PCB & PCBA prototyping
- Kabel- en draadassemblages
- Kunststoffen en mallen
- AOI, röntgentesten, andere functies voor het testen van functies
3. Hoge kwaliteit PCB-ontwerp moet zorgen voor de inventaris.
De lay-out van componenten is een basisprincipe voor het ontwerpen van hoogwaardige PCB-diagrammen. De vereisten voor de lay-out van de componenten omvatten installatie, spanning, verwarming, signaal en esthetiek.
De lay-out van componenten is een basisprincipe voor het ontwerpen van hoogwaardige PCB-diagrammen.
1) Lay-out van componenten
De vereisten voor de lay-out van de componenten omvatten installatie, spanning, verwarming, signaal en esthetiek.
1.1.Installation
Verwijst naar de specifieke toepassingssituaties, om de printplaat soepel in het chassis, de behuizing, de gleuf en niet in de ruimte te plaatsen, zoals een kortsluiting, en de gespecificeerde connectoren in een aangegeven positie op het chassis of de behuizing te plaatsen en een reeks basisvereisten. Ik zal daar niet op ingaan.
1.2.De stress
De printplaat moet bestand zijn tegen alle soorten externe krachten en trillingen tijdens installatie en gebruik. Daarom moet de printplaat een redelijke vorm hebben en de positie van verschillende gaten (schroefgaten en speciaal gevormde gaten) op de printplaat redelijk geregeld. Over het algemeen is de afstand tussen het gat en de plaat groter dan de diameter van het gat. Tegelijkertijd moet ook worden opgemerkt dat de zwakste gedeelten van de platen die door de speciaal gevormde gaten worden veroorzaakt, ook voldoende buigsterkte. De connector op het bord "verlengt" direct de behuizing van de apparatuur, vooral om de betrouwbaarheid van langdurig gebruik te garanderen.
1.3.Heat
In het geval van apparaten met een hoog vermogen en verwarming, naast het verzekeren van de warmtedissipatievoorwaarden, moet deze in de juiste positie worden geplaatst. Vooral in het precisiesimulatiesysteem is het noodzakelijk om speciale aandacht te besteden aan de nadelige effecten van het temperatuurveld. gegenereerd door deze apparaten op het breekbare voorversterkercircuit. Over het algemeen moet een groot deel van het vermogen worden gescheiden in een module en enkele thermische isolatiemaatregelen moeten worden genomen met het signaalverwerkingscircuit.
1.4.Het signaal
Signaalinterferentie is de belangrijkste factor waarmee rekening moet worden gehouden bij het ontwerp van PCB-lay-outs. Verscheidene basisaspecten zijn: zwak-signaalcircuit en scheiding van sterke signaalcircuits of zelfs isolatie; Het wisselstroomdeel is gescheiden van het gelijkstroomdeel; Het hoogfrequente gedeelte is gescheiden van laagfrequent deel; let op de richting van de signaallijn; de rangschikking van aardlijnen; juiste afscherming, filtering en andere maatregelen. Dit zijn veel argumenten die steeds opnieuw benadrukt zijn, hier niet herhaald.
1.5.Beautiful
Je moet niet alleen kijken naar de nette en ordelijke plaatsing van de componenten, maar ook kijken naar de sierlijke stroom van de lijn. Zoals de algemene leek soms soms de nadruk legt op de eerste, is het noodzakelijk om de voor- en nadelen van het ontwerp van de schakeling te evalueren. Om het product te kunnen weergeven, moet eerstgenoemde prioriteit krijgen als de uitvoering niet veeleisend is. In het geval van hoge prestaties, als u een dubbel paneel moet gebruiken en de printplaat er echter in is geplaatst, moet u prioriteit aan de schoonheid van de looplijn. In het volgende gedeelte wordt de "esthetiek" van de bedrading besproken.
2) Bedradingsprincipe
Het volgende is een gedetailleerde inleiding tot enkele van de minder gebruikelijke anti-interferentiemaatregelen in de literatuur. Gezien de praktische toepassing, vooral in de productproef, wordt nog steeds een groot aantal dubbele panelen gebruikt, en de volgende inhoud is hoofdzakelijk voor dubbele panelen .
2.1. Bedrading van "esthetiek"
Vermijd rechte hoeken wanneer u draait en probeer een overgang te maken met een diagonaal of boog.
De lijn moet geordend en ordentelijk zijn en in verschillende categorieën zijn gerangschikt, waardoor niet alleen de wederzijdse interferentie van verschillende signalen kan worden vermeden, maar die ook inspectie en modificatie vergemakkelijkt. Voor digitaal systeem, signaallijnen van hetzelfde kamp (bijv. Datalijn, adres lijn) tussen maak je geen zorgen over het probleem van interferentie, maar hou van lezen, schrijven, kloksignaal sturen, het moet cool zijn, best beschermde landlijn.
Grote vloer (wordt hieronder verder besproken), de aardingsdraad (deze moet "face" zijn) en probeer een redelijke gelijke afstand tussen signaallijnen te houden, op de vooronderstelling van het voorkomen van kortsluiting, lekkage in de buurt van zoveel mogelijk.
Voor zwakke stroomsystemen moeten grond- en stroomleidingen zo dicht mogelijk bij elkaar liggen.
Gebruik het systeem van de component van de tabel, de signaallijn is zo vol mogelijk.
2.2.Gemeenschappelijke lay-out.
Er is veel discussie over het belang en het lay-outprincipe van de grondlijn in de literatuur, maar er is nog steeds een gebrek aan gedetailleerde en nauwkeurige inleiding tot de lay-out van de grondlijn in de feitelijke PCB. Mijn ervaring is dat, om de betrouwbaarheid van het systeem (in plaats van alleen maar een experimenteel prototype te maken), kan de aardverbinding niet genoeg worden benadrukt, vooral bij de verwerking van zwakke signalen. Daarom moeten we alles in het werk stellen om het principe van "grote areaalverdeling" toe te passen.
Bij het bestraten van de grond, moet het gridachtig zijn, tenzij het wordt gefragmenteerd door andere lijnen. De thermische prestaties en hoogfrequente geleidbaarheid van het raster zijn veel beter dan die van de hele grond. In de dubbele paneelbedrading is soms het noodzakelijk om de aardingsdraad te scheiden om de signaallijn te bewandelen, wat uiterst ongunstig is voor het handhaven van een laag genoeg grondweerstand. Om deze reden moet een reeks "slimme" middelen worden gebruikt om de "soepele" stroom te waarborgen. zijn onder andere:
Een groot aantal componenten voor oppervlaktemontage wordt gebruikt om de "originele" ruimte te verwijderen die wordt ingenomen door lasgaten.
Maak ten volle gebruik van de positieve ruimte: het uitgebreide gebruik van oppervlaktemontagecomponenten van gelegenheden, om te proberen de signaallijnen naar boven te halen, voor zover mogelijk naar de grond naar de bodem "onzelfzuchtig", het omvat ook een groot aantal fijne tips, ik heb mijn boek in een van PCB-vaardigheden: uitwisseling pin heeft een rekruut, er zijn veel soortgelijke spreuken, zal blijven schrijven.
Redelijke opstelling van signaallijnen, zal aan boord gaan in kritieke gebieden, met name het "hart" (hier is gerelateerd aan de hele plaat grondcommunicatie) "naar" naar de grond, zolang het zorgvuldige ontwerp, het nog steeds kan.
Negatieve en positieve samenwerking: soms een kant op het bord, de grond is "wanhopig", kan proberen om de twee kanten van de bedrading op dit moment met elkaar te laten coördineren, "Ik kan hier niet blijven heeft zijn eigen plaats voor jou" , in de tegenovergestelde positie die overeenkomt met het leegmaken van een stuk grasmat, voldoende gelegd, opnieuw door het aantal, locatie, redelijk genoeg via (gezien hole heeft grotere weerstand), door dit? Quot; "The bridge" zal met geweld worden gedeeld door de lijnen van de signaallijnen die zijn overschreden, maar ze zijn terughoudend om bevestigd te worden, en hopen dat de verenigde twee zijden van de Straat van Taiwan zullen worden geïntegreerd in een voldoende elektrisch geleidingsvermogen.
Het nummer van de muur van de hond: het is heel moeilijk om uit de plaats te komen en niet bereid om de enorme grondlijn af te sluiten door een enkele signaallijn, dit signaal onrecht te laten een beetje, over de bedrading te lopen.Soms , Ik ben niet tevreden om alleen een kale draad te trekken, het signaal precies en moet door een weerstand gaan, of andere "lange benen", ik kan perfect worden gerechtvaardigd om de pin van het apparaat uit te breiden, de positie van een part-time jumper, zowel door het signaal, als vermijd de jumper deze onbetamelijke namen: - (in de meeste gevallen kan ik natuurlijk altijd een dergelijk signaal vanaf de juiste plaats maken om aarde aan het kruis te vermijden, de enige behoefte is observatie en verbeelding.
Op zijn minst zou het pad van de grondstroom redelijk moeten zijn, en de grote stroom en de zwakke signaalstroom mogen niet zij aan zij gaan. Soms is het kiezen van een redelijk pad, een rij grondlijnen een onredelijk geconfigureerde groep waard.
Tot slot, trouwens, er is een beroemd gezegde: "je kunt je moeder vertrouwen, maar nooit je land vertrouwen." In een zeer zwakke signaalverwerking (onder microvolt) zorgt zelfs bij een haak of bij een boef voor een consistent grondpotentieel , op de belangrijkste punten van aardpotentiaal verschil wil nog steeds meer dan verwerkte signaalamplitude, althans in dezelfde orde van grootte, ook al is het statische potentiaalrecht, momentane potentiaalverschil nog steeds erg groot. Voor een dergelijke gelegenheid, het eerste principe is om het circuit zo onafhankelijk mogelijk van het aardpotentiaal te laten werken.
2.3. Indeling van de vermogenslijn en vermogensfiltering.
Ik ben het niet eens met de algemene literatuur dat de hoogspanningslijn zo dik mogelijk moet zijn. Alleen bij een hoog vermogen (gemiddeld 1 seconde stroomtoevoerstroom kan 1 a bereiken), moet zorgen voor voldoende netsnoerbreedte (mijn ervaring, 50 mil per 1 een stroom die overeenkomt met de behoeften van de meeste gevallen). De breedte van het netsnoer is niet de sleutel, al was het maar om interferentie van het signaal te voorkomen. Zelfs, zijn de fijnere elektrische leidingen beter! De kwaliteit van de voeding is over het algemeen niet in zijn absolute waarde, maar in de fluctuatie van de voeding en de interferentie van superpositie. De sleutel tot stroominterferentie is filtercapaciteit! Als uw toepassing strenge eisen stelt aan de voedingskwaliteit, mag u niet beknibbelen op de filtercondensator! gebruik de filtercapaciteit, let op het volgende:
Het hele circuit van het einde van de stroomtoevoer moet een "totale" filtermaat hebben, en verschillende soorten condensatoren moeten op elkaar worden afgestemd, "hetzelfde kan niet klein zijn, tenminste niet slecht J voor digitaal systeem moet minimaal 100 hebben + 10 uF uF elektrolytisch tantaal + uF + 1 nf SMT patch 0.1.Hoge frequentie (100kHz) 100uF elektrolyse + 10uF chip tantaal + 0.47uF patch + 0.1uf patch.Ac simulatiesysteem: voor dc en laagfrequente analoge systemen: 1000uF | 1000uF elektrolyse + 10uF tantaal + 1uF pleister + 0,1uF pleister.
Er moet een "set" filtercondensators rond elke belangrijke chip aanwezig zijn. Voor digitale systemen is een 0,1 μF-patch voldoende, een algemene of werkstroom en een grotere chip moet ook op een 10 uF chip-tantaal of een 1 uF-patch zijn, de hoogste werkfrequentiechips (CPU, kristallen) en 10 nf | 470 pf of een 1 nf. De capaciteit moet zo dicht mogelijk bij de powerpin van de chip liggen en zo direct mogelijk, hoe kleiner hoe dichterbij.
Voor de chipfiltercapaciteit moet de binnenkant (filtercapaciteit voor de chipkrachtbuisvoet) zo dik mogelijk zijn, bij voorkeur met meerdere fijne lijnen. Geleverd met de filtercondensator is een lage (ac) impedantiespanningsbron en onderdrukt interferentie van interferentiekoppelingen, buiten de voeten van de condensorbuis (van de hoofdmacht tot filtercapaciteit van a) het netsnoer is niet zo belangrijk, niet te dikke lijnbreedte, althans om veel plaatoppervlak op te nemen. In sommige simulatiesystemen, de stroom input is ook vereist om het RC-filternetwerk te gebruiken om de interferentie verder te onderdrukken, terwijl de kleinere voedingslijn soms het effect van de weerstand in het RC-filter heeft, wat gunstig is.
Voor een systeem met een groot bereik aan bedrijfstemperatuur is het belangrijk op te merken dat de aluminium elektrolytische condensator het filtereffect bij lage temperatuur kan verminderen of zelfs verliezen, en in plaats daarvan de geschikte tantaalcondensators moeten worden gebruikt. Gebruik bijvoorbeeld 100uF tantaal | 1000uF aluminium in plaats van 470uF aluminium, of vervang 100uF aluminium met 22uF chip tantaal.
Houd er rekening mee dat aluminium elektrolytische condensatoren niet te dicht in de buurt van krachtige verwarmingsapparaten mogen komen.
4. Onze belangrijkste klanten zijn middelgrote producenten in de lijn van consumentenelektronica, digitale producten, radiotelecommunicatie, industrieel management, automatisering en medische behandeling, enz. Ons solide klantenbestand heeft een sterke impuls gegeven aan de groei van het bedrijf.
