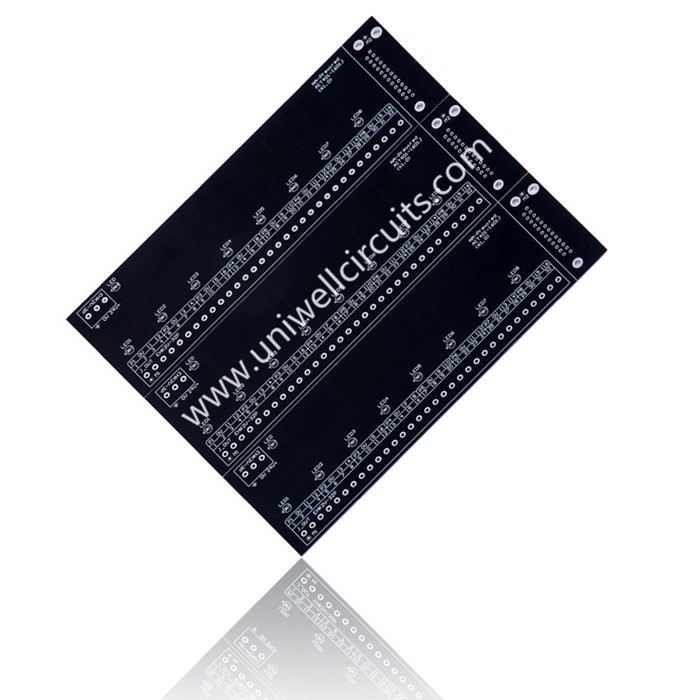

Matzwart soldeermasker printplaat
1. Product beschrijven
Specificatie:
Laag: 2
Plaatdikte: 1,6 mm
Oppervlaktebehandeling: LF HASL.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 10 / 10mil
Min hole: 0.81mm
Dit soort printplaten wordt ook veel toegepast in communicatie, netwerk, digitale producten, industriële besturing, medische zorg, luchtvaart & ruimtevaart, defensie en militaire velden. Uniwell levert groen / blauw / rood / zwart / geel / wit soldeermasker voor gratis.
2.Bedrijfsinformatie

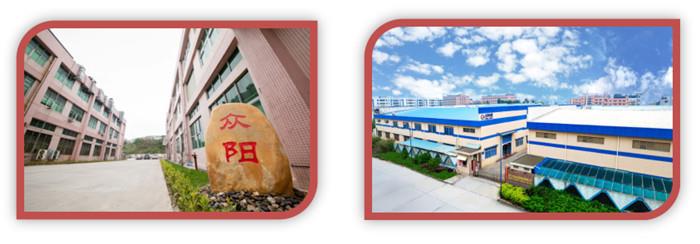

Uniwell Circuits Co., Ltd, werd opgericht in Shenzhen, China in april 2007. Uniwell Circuits is een high-tech onderneming die is gespecialiseerd in ontwerp, ontwikkeling, fabricage en verkoop van uiterst nauwkeurige dubbelzijdige en multilayer PCB's (Printed Circuit Board) met focus op snelle draai, prototype, middelgrote en grote volumes. Met gloednieuwe apparatuur en een totale productieoppervlakte van meer dan 10.000 vierkante meter, is Uniwell Circuits in staat om 100.000 vierkante voet 2-32 layer PCB's te produceren en maandelijks meer dan 5000 variëteiten te leveren. We kunnen snelle bochten maken om 24 uur per dag te kunnen leveren voor dubbelzijdige PCB's, 48 uur voor 4 tot 8 lagen en 120 uur voor 10 of meer PCB's. Om aan de groeiende marktbehoeften te voldoen, hebben we in oktober 2010 een nieuwe fabriek gebouwd, genaamd Jiangmen Factory, gelegen in de Jiangmen-stad in Jianghai, speciaal ontworpen voor kleine tot middelgrote massaproductievolumes. De gecombineerde faciliteiten van Jiangmen en Shenzhen hebben bewezen te voldoen aan alle eisen van onze klanten, van prototype tot massaproductie.
3. Welke kleur kies je
Bij het selecteren van de parameters voor uw printplaten is een van de opties die u krijgt een keuze aan kleuren voor het soldeermasker.
Samen met het traditionele groen zijn er andere zoals rood, blauw, geel, wit en zwart beschikbaar en soms zonder extra kosten. Maar welke moet je kiezen? Zijn er voordelen of nadelen aan het kiezen van iets anders dan het standaard groen? Dat is de vraag die ik hoop te beantwoorden in deze korte samenvatting van mijn ervaring.
Omdat ik nu meerdere platen heb afgedrukt met elke beschikbare soldeermasker, zal ik ze doorlopen met een kort overzicht van de goede en de slechte.
Groen
Bog-standaard groen met witte zeefdruk. Saai hé? Misschien wel, maar groen is waarschijnlijk de beste van alle beschikbare kleuren in praktische termen. Het contrast tussen sporen, vlakken en lege ruimte is hoog, zodat u uw platen gemakkelijk met het blote oog kunt inspecteren om te controleren op fabricagefouten. De witte zeefdruk contrasteert goed met het soldeermasker en het vloeimiddelresidu ruimt goed op en laat een professioneel uitziend bord achter.
Wees niet zo snel groen te negeren als je kleurkeuze, want als je board routing een kunstwerk is, dan is groen misschien wel de beste kleur om het te laten zien.
Rood
Ik hou van rood, het is vet en het ziet er professioneel uit. Het contrast tussen sporen, vlakken en lege ruimte is goed, maar merkbaar lager dan op een groen bord. Inspectie van fijne sporen op het bord op defecten kan het best gebeuren met een vorm van vergroting. Silkscreen springt goed af tegen de rode achtergrond en vloeimiddelresiduen ruimen net zo goed op als op een groen bord.
Rood kan er vet en opvallend uitzien, hoewel niet bepaald uniek, omdat iedereen het tegenwoordig doet. Als je wilt dat je prachtige routing de ster van de show wordt, dan is groen nog steeds de beste gok.
Blauw
Blauw is niet zo goed schoon als rood en groen. Als een donkere kleur is het vatbaar om vuil te laten zien en als je niet voorzichtig bent, kunnen vloeimestjes hardnekkig zijn om te verwijderen.
Blauw kan een goede keuze zijn als je niet de moeite neemt om de sporen op je bord te laten zien of je moet kleuren matchen met je Arduino-schildontwerp tegen een Arduino-host.
Zwart
Ik weet niet wat het is om hoogglans zwart te maken, waardoor ik steeds terugkom en het kies? Het contrast tussen sporen, vlakken en lege ruimte is vrijwel onbestaande. Inspectie van het bord vereist niet alleen een krachtige vergroting, maar je moet ook een licht laten schijnen, zodat het een schaduw werpt waar de sporen iets boven het bord komen. Een totale nachtmerrie om te inspecteren.
Tenminste de zeefdruk contrasteert goed; in feite zijn de zeefdruk en de pads vrijwel alles wat je op het bord kunt zien zonder optica en verlichting om je te helpen. Op het moment van schrijven is alleen glanzend zwart beschikbaar. Het extreem koele matzwart moet nog beschikbaar worden bij de prototyping-services.
Een ander risico met zwart is de manier waarop het warmte absorbeert tijdens reflow. Je moet je profiel verkleinen of ervoor zorgen dat je temperatuursensor daadwerkelijk op het bord zelf wordt geplaatst. De zeefdruk is ook gevoelig voor lichtbruin worden tijdens reflow, vermoedelijk omdat het bord eronder zoveel hitte opneemt.
Schoonmaken is inderdaad erg moeilijk. Het is niet zo dat de flux-vlekken moeilijker te verwijderen zijn; het is dat als je het bord naar het licht kantelt om je route te zien, je ook ziet waar alle vlekken waren!
Aan de positieve kant, en waarschijnlijk de reden waarom ik steeds weer terug naar zwart kom, is dat het echt de beste kleur is voor het monteren van een LCD tegen. Niemand zal langs je scherm kijken naar afleidende details als de achtergrondkleur zwart is.
Zwart is moeilijk om van te houden en je moet echt willen dat het alle nadelen negeert. Ik zou willen zeggen dat ik mijn zwarte soldeermasker gekwetst heb, maar het ziet er zo goed uit als een achtergrond op het scherm.
Wit
Oké, ik kom eraan en zeg het; je moet gek zijn om de hoogglans witte soldeermasker optie te willen. Er is echt niets goeds aan. Mijn excuus is dat ik wist dat dit bord nooit de definitieve versie zou worden, dus ik dacht dat ik wit zou selecteren, zodat ik het kon zien. Ik wist heel goed dat ik er later over zou klagen.
Als je denkt dat het zwarte soldeermasker je routing moeilijk te inspecteren maakt, heb je geen wit gezien. Contrast is de laagste van alle soldeermasker kleuren en zelfs het kantelen naar het licht kan de sporen niet goed weergeven. Mijn microscoop heeft een schijnwerper van 45 ° en zelfs daaronder zijn de sporen bijna onzichtbaar.
Schoonmaken is net zo zwaar als je zou verwachten. Als je al het restant weg kunt krijgen, kan het bord er best mooi uitzien, maar het is wit, dus je moet er echt voor zorgen dat het er goed uitziet.
Ik vind dat het algemene uiterlijk van een gebouwd bord behoorlijk vreemd is. Omdat de sporen onzichtbaar zijn, zien uw componenten eruit alsof ze op een zee van wit drijven. Het klopt gewoon niet. Misschien als uw bord zo dicht is dat het componentgebied opweegt tegen het witte gebied, dan zou u het misschien af kunnen doen. Ik blijf overtuigd om te zijn.
Positief is dat de zwarte zeef op het scherm net zo goed contrasteert als zwart op wit, zodat elke afbeelding in de zeeflaag heel goed opvalt.
De BeagleBone is waarschijnlijk het bekendste professionele product met een witte printplaat en hoewel ik het niet verschrikkelijk vind, denk ik dat het er in een andere kleur beter uitzag; misschien had blauw er het beste uitgezien met al dat zwart en zilver erop om het mooi op te zetten.
Geel
Waarom kiest niemand geel? Het is helemaal niet slecht. OK ja, het is een beetje een duistere schaduw van geel en ik heb geprobeerd om de fotokleuren aan te passen om het correct weer te geven, maar tenzij je monitor is gekalibreerd zoals die van mij, dan zal het niet correct worden weergegeven, vrees ik. Neem mijn woord, het is een beetje duister en onverzadigd.
Het contrast tussen vlakken, sporen en spaties is erg hoog. In feite is het net zo hoog als groen, dus als je een aantal prachtige routing hebt om te pronken (en je PCB moet een kunstwerk zijn) dan is duister geel misschien de juiste keuze voor jou.
Over het enige nadeel is dat het witte zeefdruk niet goed contrasteert met het bord. Niet zo erg als je niet iets met veel gebruiksinstructies in de labels maakt of als je niet voor fancy-artwork kiest in de zeefdruklaag. Ik zou graag een optie zien voor zwart zeefdruk met dit soldeermasker, ik denk dat het voor veel ontwerpen beter zou werken.
Ik heb gemerkt dat geel een briesje is om te reinigen, niet moeilijker dan groen of rood en alle resterende lichte resten niet opvallen.
Samenvattend ben ik verrast dat geel niet door meer mensen wordt gekozen. Ik kan het ten onrechte belasteren door ernaar te verwijzen als 'duister'. Misschien is 'donker' geel meer geschikt.
Ik hoop dat deze je kunnen helpen.
