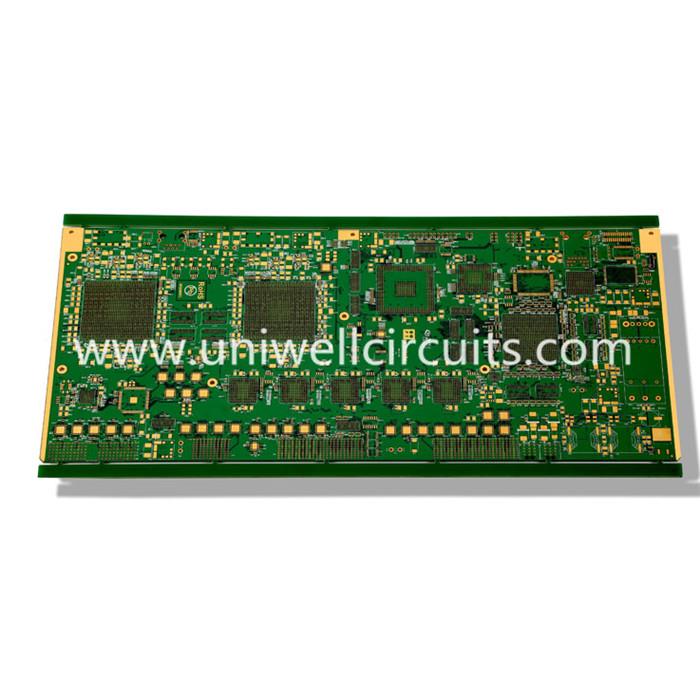

1. Product beschrijven
Specificatie:
Laag: 6
Plaatdikte: 1,6 mm
Oppervlaktebehandeling: onderdompeling goud.
Materiaal: FR4 TG170.
Min lijnbreedte / lijnafstand: 8 / 5mil.
Speciale technologie: begraven via
Begraven via's zijn gegalvaniseerde verbindingen tussen de binnenste lagen van een meerlaagse PCB die niet op één van de buitenste lagen verschijnen. Begraven via's worden gemaakt door het boren en verkoperen van de kern van de binnenste laag (paren) van een meerlaagse PCB op dezelfde manier als een standaard 2-laags of inderdaad voor een meerlaagse geperforeerde doorlopende PCB. Er is geen probleem met de diepte van de begraven via, omdat op het moment van plating, het gat aan beide uiteinden open is en de plating chemie vrij kan doordringen. Als de begraven via PCB is ontworpen met ingegraven via's die gaan tussen even genummerde paren binnenlagen, is de constructie rechtlijnig. Het wordt niet aanbevolen om begraven via's te ontwerpen die tussen oneven aantallen binnenlagen doorgaan.
Opeenvolgende opbouw van meerlaagse PCB's met behulp van meerdere afdruk-, bindings- en plateringsreeksen maakt het mogelijk complexe interconnectiestructuren te bouwen.
Als zorgvuldig wordt nagedacht over de praktische aspecten van de fabricage, kunnen blinde doorgangen, begraven via's en doorgaande gaten worden gecombineerd op dezelfde PCB.
Begraven via's zijn minder kostbaar om te fabriceren dan blinde doorgangen, maar als richtlijn is het gebruik van ingegraven via's onwaarschijnlijk om kosten te besparen, tenzij het totale aantal lagen wordt verminderd met ten minste 4 lagen.
Uniwell produceert een grote verscheidenheid aan begraven via pc's. Vraag ons om te citeren.
2.Bedrijfsinformatie

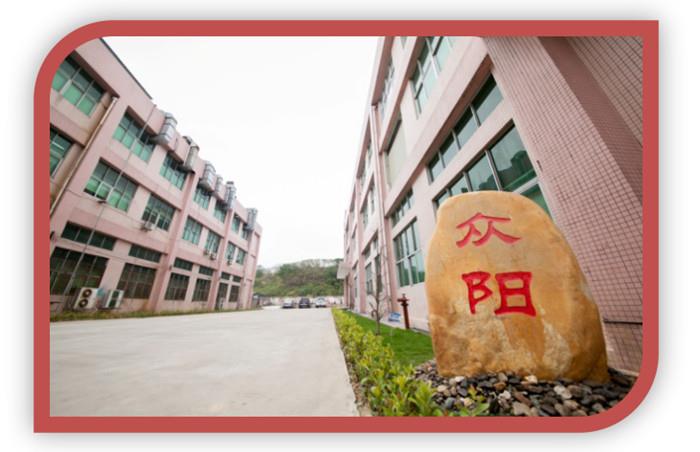

Uniwell Circuits Co., Ltd, werd opgericht in Shenzhen, China in april 2007. Uniwell Circuits is een high-tech onderneming die is gespecialiseerd in ontwerp, ontwikkeling, fabricage en verkoop van uiterst nauwkeurige dubbelzijdige en multilayer PCB's (Printed Circuit Board) met focus op snelle draai, prototype, middelgrote en grote volumes. Uniwell Circuits heeft ook aan de hoogste internationale productienormen voldaan door te worden goedgekeurd voor deze kwaliteitscertificaten: ISO9001, ISO14001, TS16949. We zijn UL-gecertificeerd voor enkelzijdige, dubbelzijdige en multilayer PCB-productie en voldoen aan alle vereisten voor IPC- en ROHS-normen.
3. Kwaliteitssysteem
Het aanbieden van producten van hoge kwaliteit is ons streven.

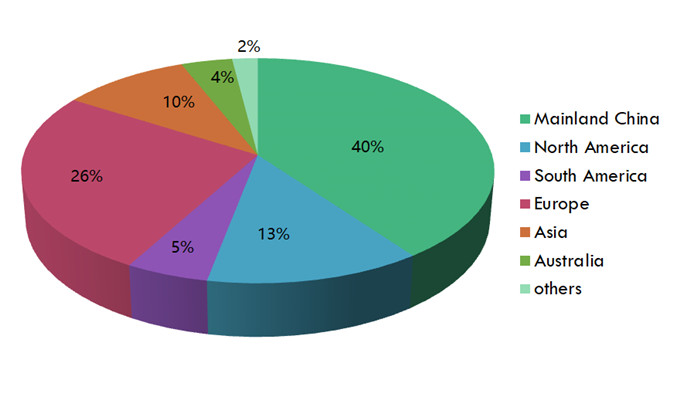

4. klanten distribueren
Met 10 + years'development, zijn onze producten geëxporteerd naar Mainland China, Taiwan, VS, Japan, Rusland, Duitsland, Zwitserland, Zweden, Verenigd Koninkrijk, Finland, Frankrijk, Nederland, Italië, Polen, Denemarken, Australië, Brazilië, Singapore, Thailand en Maleisië.
5.FAQ
Vraag: Wanneer kan ik de prijs krijgen?
We citeren meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen. Als u zeer dringend bent om de prijs te krijgen, kunt u ons bellen of ons in uw e-mail vertellen zodat we uw vraagprioriteit zullen beschouwen.
Vraag: Hoe krijg ik een monster om de kwaliteit van uw producten te controleren?
Na prijsbevestiging kunt u voor monsters vragen om de kwaliteit van onze producten te controleren. We accepteren 1-10 stuks of meer sample order.
Vraag: Hoe lang kan ik het monster verwachten?
Nadat u de monsterprijs hebt betaald en ons bevestigde bestanden hebt gestuurd, zijn de monsters klaar voor levering binnen 2-3 dagen.
De monsters worden u per expresse toegestuurd en komen binnen 3-5 werkdagen aan.
U kunt uw eigen Express-account gebruiken of ons vooraf betalen als u geen account hebt.
Vraag: Hoe zit het met de doorlooptijd voor massaproductie?
Eerlijk gezegd, het hangt af van de bestelhoeveelheid en het seizoen waarin u de bestelling plaatst.
Over het algemeen wordt de massaproductie via express naar u verzonden en arriveert u binnen 15-20 werkdagen.
Vraag: Welk bestand zou ik moeten aanbieden?
Gerber-bestand (protel, power pcb, PADs-bestand) of schema is nodig voor PCB-productie.
Gerber-bestand, Bom, aanduiding is nodig voor PCBA-productie en aanschaf van componenten.
