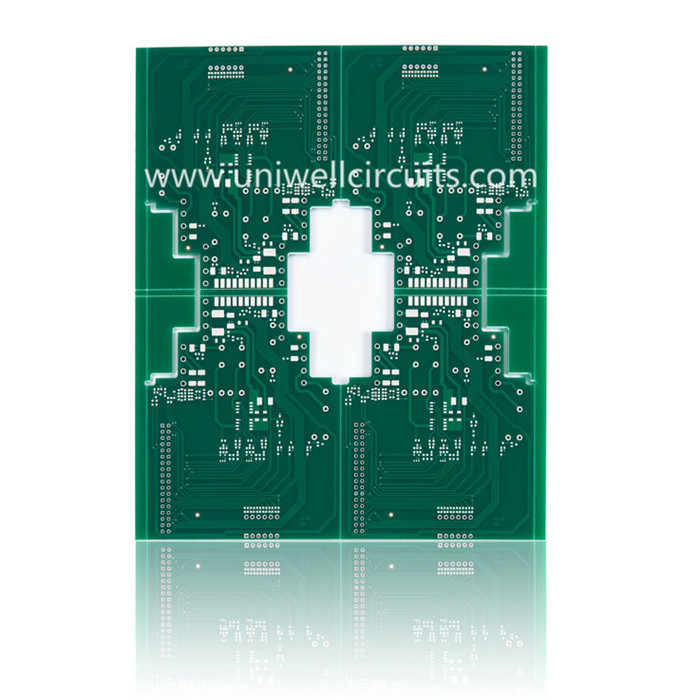

1. Productie beschrijven
Specificatie:
Laag: 2
Plaatdikte: 1.6mm
Oppervlaktebehandeling: loodvrije HASL.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 40 / 20mil
Min hole: 0.8mm
Speciale eis: afpelbaar soldeermasker
2.Bedrijfsinformatie
Uniwell-circuits werden gevonden in 2007, met meer dan 10 jaar ontwikkeling. We hebben een krachtig R & D-team opgezet, zodat we onze vaardigheden en vaardigheden kunnen aanpassen en ontwikkelen om aan elke klantbehoefte te voldoen, vanaf de productie van een selectief item tot en met om projectmanagement te voltooien. Met rijke ervaring in pcb-fabricage, inkoop van componenten en pcb-montageservice. Als een professionele pcb & pcba-fabrikant, is het onze missie om de hoogste kwaliteit en meest veeleisende normen te bereiken.
Profiteer van onze kracht en ervaring en sta ons toe u te helpen uw concurrentievoordeel te behouden. we zijn goed gepositioneerd om onze klanten te ondersteunen tijdens de gehele levenscyclus van het product, van concept tot volumeproductie. We verwachten uw lange-termijnpartner in China te zijn.
3.PCB board verwerkingscapaciteit
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
4. Algemene kenmerken en voordelen van het afpelbare soldeermasker zijn:
● Tijd- en kostenbesparingsproces vergeleken met tapen
● Bescherming van complexe structuren en vormen door efficiënt zeefdrukken
● Bescherming van geselecteerde gebieden op de PCB tijdens verschillende afwerkings- of assemblageprocessen
● Bescherming (tenting) van geplateerde gaten (PTH)
● Overdrukken van carboninkten
● Weerstand in galvaniseerprocessen (bijv. Stroomloos / elektrolytisch koper of tinplaten)
● Bescherming tijdens Flex- of Flex-Rigid-verwerking
● Verwijdert eenvoudig en laat geen residu achter
● Niet-verontreinigend, niet-vlekkend en niet-corrosief
● RoHS-conform
● Gebruikt met loodvrije of tin / lead-processen
● Stabiel tot 550 ° F (288 ° C)
● Ftalaat-vrij, lage toxiciteit en milieuvriendelijk
● Compatibel met colofonium, niet-schone en in water oplosbare fluxtypes
● Kan gaten tot 0,120 "bedekken
