LED-lamp Aluminium printplaat
1. Product beschrijven

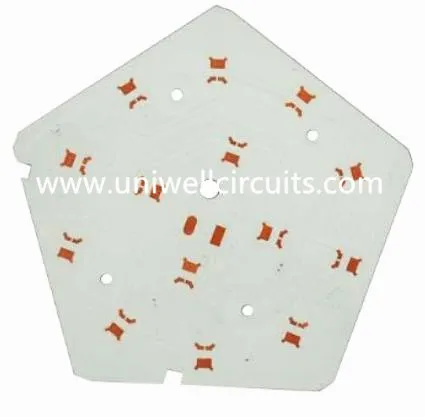

LED-lamp Aluminium printplaat
Specificatie:
Laagtelling: 1-2 laag
Plaatdikte: 0,5-3,0 mm
Koperdikte: 1-3oz
Thermische geleidbaarheid: 1.0-4.0W / mK
Oppervlaktebehandeling: HAL (loodvrij), onderdompeling goud / zilver / tin, OSP, vergulden
Toepassing: LED-lamp
Uniwell is toonaangevend in de productie van aluminium MCPCB voor alle typen krachtige LED-lampen. Onze MC-PCB's kunnen worden gebruikt voor Down Lights / Spot Lights / straatverlichting / Solar Lights / Home Lights / Strip / Cove Lights etc. Wij ontwerpen & fabricage MCPCB's volgens uw vereisten.
2. Wat is onze belangrijkste voordelen?
1) Uniwell is een professionele pcb-fabriek met 10 jaar ervaring op dit gebied. wij zijn een fabriek, dus u kunt een zeer concurrerende prijs krijgen.
2) We doen elk jaar mee aan de internationale LED Lighting-tentoonstelling.
3) we hebben SMD productielijn en reflow machine. U kunt dus one-stop-services krijgen.
4) PCB ontwerp & lay-out ODM & OEM
5) Grote printplaat 1,5 m zonder snijden in 2 delen.zoals 1200x600mm grote platen
6) We hebben veel goede led-chipleveranciers en kunnen componenten voor klanten kopen.
7) Onze inkt voor soldeermasker komt uit Japan, materiaal komt uit Taiwan.
8) Onze PCB krijgt ISO- en UL-certificaten en voldoet aan de ROHS-standaard.
3. Technische gegevens
| Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
4. Certificeringen
Elk Uniwell-product verdient de goedkeuringscertificeringen. Meer certificering krijgt goedkeuring omdat de marktontwikkeling in goede vooruitgang is.
5.verpakking & levering
Standaard export verpakkingen, voor express, zeevracht, luchtvracht, spoorwegvervoer, etc.
