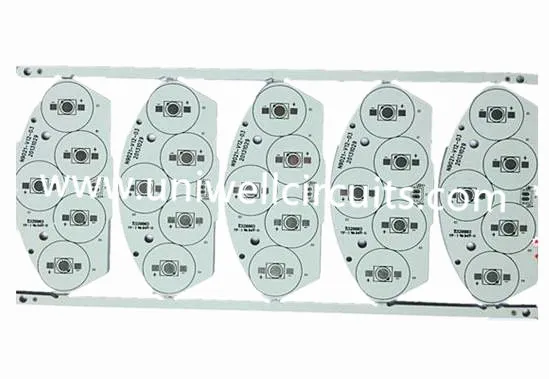

Meerlaagse aluminium basis printplaat

Multilayer aluminium basisprintplaat

1. Product beschrijven

Voordeel van printplaat op basis van aluminium

● Warmtedissipatie is aanzienlijk beter dan standaard FR-4-constructies.

● De gebruikte diëlektrica zijn meestal 5 tot 10 keer zo thermisch geleidend als conventioneel epoxyglas en een tiende van de dikte

● Thermische overdracht exponentieel efficiënter dan een conventionele stijve PCB.

● Lagere koperen gewichten dan de IPC-verwarmingskaarten aangeven, kunnen worden gebruikt

Uniwell produceert al meer dan een decennium aluminium printplaten (ook metalen basis-PCB's genoemd) en ze zijn allemaal goedgekeurd door ISO9001, ISO14001, TS16949 en UL.

2. Product detail

3. Toepassingen van aluminium PCB's

Hoewel Power Converters en LED's de grootste gebruikers van deze producten zijn, willen Automotive- en RF-bedrijven ook profiteren van de voordelen van deze constructies. Hoewel een enkele laagconstructie de eenvoudigste is, zijn andere configuratieopties beschikbaar bij Amitron, waaronder:

Flexibele aluminium PCB's

Een van de nieuwste ontwikkelingen in IMS-materialen is flexibele diëlektrica. Deze materialen zijn voorzien van een polyimideharssysteem met keramische vulstoffen dat uitstekende elektrische isolatie, flexibiliteit en natuurlijk warmtegeleidingsvermogen biedt. Wanneer toegepast op een flexibel aluminiummateriaal zoals 5754 of vergelijkbaar, kan het product worden gevormd om een verscheidenheid aan vormen en hoeken te verkrijgen die kostbare armaturen, kabels en connectoren kunnen elimineren. Hoewel deze materialen flexibel zijn, zijn ze bedoeld om op hun plaats te worden gebogen en op hun plaats te blijven. Ze zijn niet geschikt voor toepassingen die bedoeld zijn om regelmatig te worden gebogen.

Hybride aluminium PCB's

In een 'hybride' IMS-constructie wordt een 'subsamenstel' van een niet-thermisch materiaal onafhankelijk verwerkt en vervolgens met thermische materialen aan de aluminiumbasis gehecht. De meest gebruikelijke constructie is een subsamenstelling met twee of vier lagen gemaakt van conventioneel FR-4. Door deze laag aan een aluminiumbasis met thermische diëlektrica te hechten, kan warmte worden afgevoerd, wordt de stijfheid verbeterd en kan het als een schild fungeren. Andere voordelen zijn:

● Minder duur dan een constructie van alle warmtegeleidende materialen

● Biedt superieure thermische prestaties ten opzichte van een standaard FR-4-product

● Kan dure koellichamen en bijbehorende montagestappen elimineren

● Kan worden gebruikt in RF-toepassingen waarbij een oppervlaktelaag van PTFE gewenst is vanwege de verlieskenmerken.

● Gebruik van componentvensters in het aluminium om componenten met doorlopende gaten op te nemen. Hierdoor kunnen connectoren en kabels verbindingen door het substraat voeren terwijl de soldeerhaak een verzegeling creëert zonder speciale pakkingen of andere dure adapters.

Multilayer aluminium PCB's

De meerlaagse IMS-PCB's zijn veel voorkomend in de krachtige energiemarkt en zijn gemaakt van meerdere lagen thermisch geleidende diëlektrica. Deze constructies hebben één of meer lagen schakelingen begraven in het diëlektricum met blinde via's die werken als thermische doorgangen of signaaldoorgangen. Hoewel ze duurder en minder efficiënt zijn in het overbrengen van warmte als een enkele laag, bieden ze een eenvoudige en effectieve oplossing voor warmtedissipatie in complexere ontwerpen.

Through-Hole aluminium PCB's

In de meest complexe constructies kan een aluminiumlaag een 'kern' vormen van een meerlagige thermische constructie. Het aluminium wordt vóór het lamineren voorgeboord en achteraan gevuld met diëlektricum. Thermische materialen of subsamenstellingen kunnen aan beide zijden van het aluminium worden gelamineerd met behulp van thermisch hechtende materialen. Eenmaal gelamineerd, wordt het voltooide geheel doorboord op dezelfde manier als een conventionele meerlagige PCB. De geplateerde doorlopende gaten passeren de openingen in het aluminium om de elektrische isolatie te behouden. Als alternatief kan een koperen kern zowel directe elektrische verbindingen als geïsoleerde geulen mogelijk maken.
