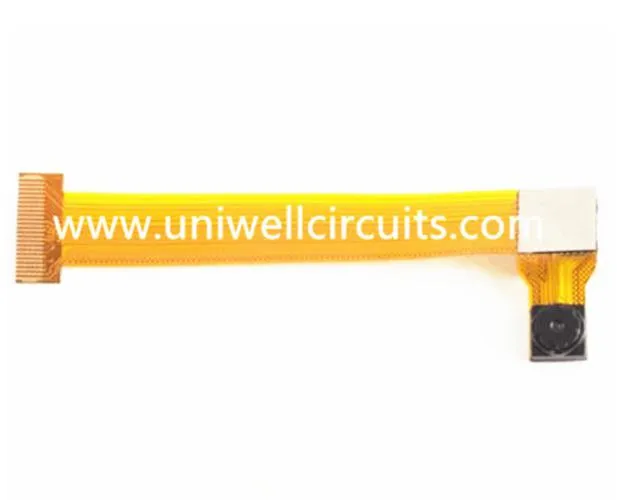

Dubbelzijdige flexibele PCB voor laptop
1. Product beschrijven
Specificatie
Naam: Dubbelzijdige flexibele PCB voor laptop
lagen: 2
Dikte: 0,12 mm
Materiaal: dubbelzijdig lijmvrij elektrolytisch materiaal.
Koperdikte: 1/2 OZ
Oppervlaktebehandeling: 1 micro-onderdompeling.
Minimale lijnbreedte / lijnafstand: 0,15 mm / 0,075 mm.
FR4 versterkende dikte: 0,3 mm.
Toepassing: laptop
Flexibele gedrukte circuits bieden een breed scala aan fysieke en elektrische verbindingsoplossingen die niet kunnen worden bereikt met oplossingen met stijve printplaten. Met 10 jaar ervaring in massaproductie is Uniwell toonaangevend op het gebied van materiaalconversie, fabricage en assemblage van componenten tot flexibele gedrukte schakelingen.
2. Onze leveranciers
We hebben een langdurige samenwerking met leveranciers van wereldklasse.
Ontwikkel sterke relaties met leveranciers door duidelijk onze behoeften en verwachtingen te communiceren. Betrek de leverancier bij onze kwaliteitsfilosofie en neem gezamenlijk deel aan de evaluatie van nieuwe producten en processen.
3. Toepassing
De meeste flexibele circuits zijn passieve bedradingsstructuren die worden gebruikt om elektronische componenten zoals weerstand, condensatoren, geïntegreerde schakelingen en dergelijke met elkaar te verbinden, hoewel sommige eenvoudig worden gebruikt voor het maken van onderlinge verbindingen tussen andere elektronische samenstellen, ook direct of door middel van connectoren. Op het gebied van de automobielindustrie worden flexibele circuits gebruikt in apparatuurpanelen, bedieningsorganen onder de motorkap, circuits die in de hemelbekleding van de cabine moeten worden afgedekt en in ABS-systemen.
4.Little kennis --- Flexibele circuitstructuren
Er zijn enkele fundamentele constructies van flexibele printplaten, maar er is een belangrijke variatie tussen de verschillende soorten omstandigheden in hun productie. Hieronder volgt een evaluatie van de meest algemene soorten flexibele printplaatconstructies.
Enkelzijdige flexibele circuits
Enkelzijdige flexibele circuits bevatten een enkele geleiderlaag die is vervaardigd uit een metaal of een geleidend (met metaal gevuld) polymeer op een flexibele diëlektrische film. Functies voor het uitvoeren van componenten zijn alleen aan één kant beschikbaar. Gaten kunnen worden gemaakt (geboord of laser) in de basisfilm om componentleidingen te laten passeren tijdens interconnectie, gewoonlijk door solderen. Enkelzijdige flexcircuits kunnen worden vervaardigd met of zonder dergelijke beschermende coatings zoals deklagen of deklagen, niettemin is het gebruik van een beschermende deklaag boven circuits de meest gebruikelijke praktijk.
De inrichting van op het oppervlak gemonteerde inrichtingen op gesputterde geleidende films hebben de vervaardiging mogelijk gemaakt van schijnbare LED-films, die wordt gebruikt in LED-glas maar bovendien in flexibele auto-belichtingsamenstellingen.
Dubbelzijdige flexibele circuits
Dubbelzijdige flexcircuitborden zijn flexcircuits met twee geleiderlagen. Thesis-flexcircuits kunnen worden vervaardigd met of zonder gegalvaniseerde gaten, hoewel de gepatenteerde doorlopende gatvariatie veel algemener is. Wanneer construct zonder geplateerd door de gaten en associatiekenmerken zijn eenvoudig toegankelijk vanaf één zijde, is het circuit gedefinieerd als een "Type 5" volgens de militaire conditie.
Het is geen algemene praktijk, maar het is een optie, er zijn twee aansluitingen voor elektronische apparaten voorzien aan beide zijden van het circuit, waardoor het apparaat aan elke kant kan worden geplaatst. Afhankelijk van de ontwerpbehoeften kunnen dubbelzijdige flexcircuits worden gefabriceerd met beschermende afdeklagen in een, beide of geen van beide zijden van het voltooide circuit, maar worden vaak vaak gevormd met de beschermende laag aan beide zijden. Een groot voordeel van dit type substraat is dat het mogelijk maakt dat kruisende verbindingen zeer eenvoudig kunnen worden voorbereid. Veel enkelzijdige circuits worden direct op een dubbelzijdig substraat gebouwd, omdat ze een of twee kruisende verbindingen hebben.
Gebeeldhouwde flexibele circuits
Gebeeldhouwde flexcircuits zijn een nieuwe scheiding van typische flexibele circuitstructuren. De ontwikkelde procedure omvat een bepaalde flexibele keten multi-stap etsmethode die een flexibel circuit oplevert met afgewerkte koperen geleiders, waarbij de dikte van de geleider op verschillende plaatsen langs de lengte ervan verschilt. (dwz de geleiders zijn dun in flexibele gebieden en dik op interconnectiepunten).
Meerlaagse flexibele circuits
Flex-circuits hebben drie of extra lagen geleiders staan bekend als multilayer flex-circuits. Normaal zijn de lagen met elkaar verbonden door middel van geplateerde gaten, hoewel dit geen voorwaarde is voor de definitie omdat het waarschijnlijk is om openingen te verschaffen voor toegang tot functies van lagere circuitniveau's. De lagen van het meerlagige flexcircuit kunnen al dan niet onophoudelijk door het hele gebouw heen worden gelamineerd met de merkbare vrijstelling van de gebieden die in contact komen met doorlopende gaten. De praktijk van onregelmatig lamineren is bekend met gevallen waarin maximale flexibiliteit verplicht is. Dit wordt bereikt door de gebieden onbeperkt open te laten waar buiging of buiging moet plaatsvinden.
Rigide flexcircuits
Rigid-flex-circuits zijn een hybride fabricage-flexcircuit bestaande uit starre en flexibele substraten die onderling in een enkele structuur zijn gelamineerd. Rigid-flexcircuits mogen niet worden verward met starre flexconstructies zijn slechts flexcircuits waaraan een versteviger is bevestigd om het gewicht van het elektronische apparaat lokaal te handhaven. Een verstijfd of verstijfd flexcircuit kan één of extra geleiderlagen bevatten. Hoewel de twee termen vergelijkbaar kunnen klinken, duiden ze op producten die redelijk van elkaar verschillen. De lagen van een stijve flex zijn ook meestal elektrisch met elkaar verbonden door middel van geplateerde gaten. In de loop der jaren omvatten starre flexcircuits een geweldige populariteit bij militaire productontwerpers; hoewel de technologie een verbeterd gebruik in commerciële producten heeft gevonden.
Hoewel er regelmatig een speciaal product werd voorbereid voor toepassingen met een laag volume en voor de uitdagingen, werd een buitengewone poging om de technologie te gebruiken voorbereid door Compaq computer in de constructie van de kaarten voor een laptop in de jaren 1990. Hoewel de computer de grootste rigide-flex PCBA deed niet doorbuigend door toepassingen, opeenvolgende ontwerpen door Compaq gebruikte starre flexcircuits voor de scharnierende exhibitekabel, die 10s van 1000s buigingen doorstaan tijdens testen. Tegen 2013 is het gebruik van rigid-flex-circuits in laptopcomputers van klanten nu bekend. Rigide-flex platen zijn in het algemeen meerlagige structuren; er worden echter af en toe twee metaallaagconstructies gebruikt.
