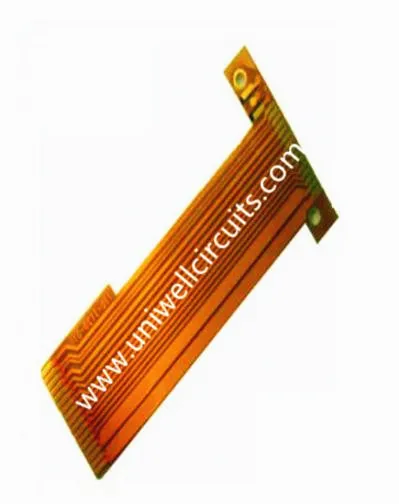

Flex Power Bank PCB
1. Product beschrijven
Basisparameters: materiaalstructuur: dubbelzijdige kleefstof + gele film met een laag verlies + (lijnkoper + lijm + hoogfrequent diëlektrisch polyimide basismateriaal + lijm + lijnkoper) + gele film met weinig verlies.
Weerstand: vrij om te buigen en te draaien.
Man: + / - 0,03 mm
Dikte: 0,15 mm
Versterking: positieve en negatieve 0,15 mm staalplaatversterking.
Productieproces: soldeerbekleding, plug - plating, deklaag, film - gecoat type, weerstand - lassend type afscherming.
Oppervlaktebehandeling: goud (goud) 1 ~ 2 microinch.
Minimale lijnbreedte / lijnafstand: 0,06 mm / 0,09 mm.
Toepassing: Power Bank
2.Bedrijfsinformatie
Uniwell Circuits Co., Ltd, werd opgericht in Shenzhen, China in april 2007. Uniwell Circuits is een high-tech onderneming die is gespecialiseerd in ontwerp, ontwikkeling, fabricage en verkoop van uiterst nauwkeurige dubbelzijdige en multilayer PCB's (Printed Circuit Board) met focus op snelle draai, prototype, middelgrote en grote volumes.
Als een op China gebaseerd PCB House bieden we een volledig assortiment PCB-fabricage- en assemblagediensten tegen een veel lagere prijs dan leveranciers uit andere landen. Wij kunnen u voorzien van een prototype van een snelle draaisprintplaat, een aangepaste PCB-fabricage tot een elektronische assemblage, allemaal met 100% kwaliteitsgarantie. We kijken uit naar het aangaan van langdurige samenwerking in China.
3. Factory productie mogelijkheid
Prototype mogelijkheden
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
Massaproductie vermogen
Materiaal | FR4 (normaal of hoog TG of halogeenvrij) |
CEM-3 Al gebaseerd | |
Max. Eindplaat formaat | 540X620 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.2mm |
Aspect ratio | 00:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm & +/- 0,05 mm en +/- 0,05 mm |
Max. Laagentelling | 12 |
Max. koperdikte | 3 OZ binnenlaag / 4OZ buitenlaag |
Doeldiamanttolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 4 / 4mil |
BGA toonhoogte | 10mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG (+ G / F), onderdompeling zilver / Tin OSP, afpelbaar masker, koolstofpasta |
4.Lead time & logistiek
doorlooptijd:
Uniwell heeft de mogelijkheid om snel turnservice, enkele en dubbele laag in 24 uur, 4-6 laag in 48 uur aan te bieden.
Lagen | Snelle bocht | Voorbeeld bestelling | Massa volgorde |
single | 24 uur | 3 werkdagen | 7 werkdagen |
dubbele | 24 uur | 4 werkdagen | 7 werkdagen |
4-6layer | 48 uur | 5-6 werkdagen | 10 werkdagen |
8-12layer | 120 uur | 7-9 werkdagen | 15 werkdagen |
Op basis van FR-4, Materiële doorlooptijd uitsluiten | |||
Logistiek
We kunnen FOB Shenzhen, FOB HK of CIF aanbieden op de bestemming van de klant
