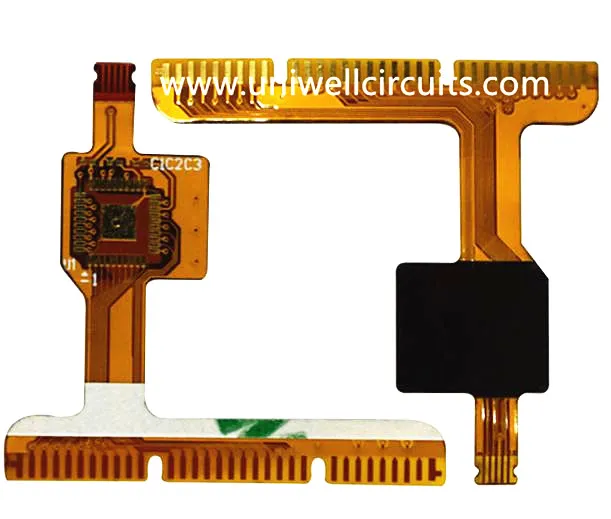

Sensorbesturingskaart1 Flexibele printplaat
1. Product beschrijven
Specificatie
Naam: Sensorbesturing1-laag Flexibele printplaat
lagen: 1
Dikte: 0,12 mm
Materiaal: dubbelzijdig lijmvrij elektrolytisch materiaal.
Koperdikte: 1/2 OZ
Oppervlaktebehandeling: 1 micro-onderdompeling.
Minimale lijnbreedte / lijnafstand: 0,15 mm / 0,075 mm.
FR4 versterkende dikte: 0,3 mm.
Toepassing: sensorregeling
Vanwege een sterk netwerk met de beste flex PCB-fabrikanten, kan Uniwell Circuits onze klanten flexibele printplaten bieden met een grote verscheidenheid aan technologieën, van eenvoudige enkelzijdige flexplaten tot complexe meerlagige flex, van commerciële toepassingen tot hoge betrouwbaarheid militaire PCB's . We kunnen uw flex-PCB's net zo snel omzetten als binnen 24 uur, afhankelijk van de technologie. Als u op zoek bent naar productiehoeveelheden flex of een flex pcb-prototype, zijn de Uniwell-experts er om u te helpen bij elke stap van het proces tegen de beste prijs.
2. FPCB-toepassingen
FPCB's worden op grote schaal gebruikt en worden veel toegepast in communicatie, netwerk, digitale producten, industriële controle, medische zorg, luchtvaart & ruimtevaart, defensie en militaire gebieden, enz.
3. Onze mogelijkheden
We kunnen uw flexibele PCB-productieorder binnen 24 uur omzetten.
Lagen: 20 (inclusief 12layer)
Lijnbreedte / spatie (mil) in binnenlaag: 3/3, 3.5 / 3.5
Beeldverhouding: 20: 1 (PTH); 1: 1 (blinde doorgangen)
Min. boorgatdiameter (mil): 6 (mechanisch); 4 (laser)
Afstand van boren tot geleider (mil): 6
Tolerantie voor impedantiecontrole (+/-): 10%
4.Little kennis --- een aantal voordelen van flexibele PCB's
Enkele voordelen van flexibele printplaten
De belangrijkste voordelen van flexibele circuits in vergelijking met traditionele bekabeling en starre boards omvatten de onderstaande voordelen. Lees onze volledige lijst met de voordelen van Flex-printplaten.
Voordelen van flexboards zijn onder meer:
● Minder bedradingsfouten
● Eliminatie van mechanische connectoren
● Ongeëvenaarde ontwerpflexibiliteit
● Hogere circuitdichtheid
● Meer robuust bedrijfstemperatuurbereik
● Sterkere signaalkwaliteit
● Verbeterde betrouwbaarheid en impedantiecontrole
● Formaat en gewicht verminderen
Flex PCB-nadelen bestaan ook:
● Hogere materiaalkosten dan stijve of stijve flex-PCB's
● Laag temperatuurvermogen in flexcircuits
● Moeilijkere en complexere assemblage
● Gemakkelijk beschadigd door ondeskundig gebruik (gemakkelijk buigen en deuken)
● Gevoelig voor krassen
● Moeilijk of onmogelijk om te herstellen als deze eenmaal beschadigd is
● Vereist juiste opslagomstandigheden (zwavelvrij plastic)
Om de hoogste kwaliteit van uw flexibele printplaat te garanderen, bieden wij ook thermische cycli en shocktests om een correct gebruik in de gewenste omgeving te garanderen. PCB-burn in testen is beschikbaar voor alle Uniwell-kaarten. We kunnen ook PCB-assemblage voor alle typen printplaten leveren.
