Flexibele rigide printplaat aan de zijkant
1.Bedrijfsinformatie
Specificatie

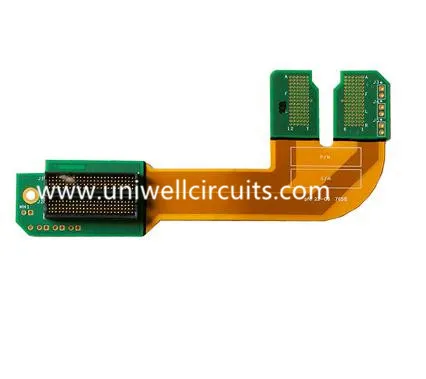

Naam: Enige kant Flex stijve kringsraad
Basisparameters: materiaalstructuur: dubbelzijdige kleefstof + gele film met een laag verlies + (lijnkoper + lijm + hoogfrequent diëlektrisch polyimide basismateriaal + lijm + lijnkoper) + gele film met weinig verlies.
Weerstand: vrij om te buigen en te draaien.
Laag: 1
Man: + / - 0,03 mm
Dikte: 0,15 mm
Versterking: positieve en negatieve 0,15 mm staalplaatversterking.
Productieproces: soldeerbekleding, plug - plating, deklaag, film - gecoat type, weerstand - lassend type afscherming.
Oppervlaktebehandeling: goud (goud) 1 ~ 2 microinch.
Minimale lijnbreedte / lijnafstand: 0,06 mm / 0,09 mm
Bij Uniwell zijn we er trots op dat we enkele van de beste rigid-flexible printplaten op de markt kunnen leveren. We willen u precies laten zien wat we kunnen doen voor uw ontwikkeling, van engineering en prototyping tot grote orders.
Bespaar uzelf tijd en bescherm uw budget wanneer u vandaag contact opneemt met Uniwell om uw aanstaande project te bespreken.
2. Onze leverancier
De juiste materialen zijn cruciaal als het gaat om een onbuigzame printplaat of een printplaat. PCB's met materialen van mindere kwaliteit kunnen op cruciale momenten uitvallen, breken, vlam vatten, gevaarlijke vonken veroorzaken of uw werking op andere wijze compromitteren. Uniwell gebruikt alleen de beste materialen voor elke onbuigzame flex-PCB om ervoor te zorgen dat u de beste resultaten behaalt met betrekking tot signaaloverdracht, thermische geleidbaarheid en veiligheid.
3. Soorten oppervlakafwerking
Het oppervlak van printplaten (PCB's) is gemaakt van koper om ervoor te zorgen dat elektrische stromen efficiënt stromen. Deze metalen vereisen passende bescherming tegen de elementen om oxidatie en andere corrosie te voorkomen. Een reeks afwerkingstypen biedt verschillende niveaus van bescherming tegen beschadiging. Ze helpen ook bij bepaald gebruik, zoals bij solderen. Er zijn verschillende printplaten verkrijgbaar, van opties die betaalbaar en eenvoudig toe te passen zijn voor dure of moeilijk te beheren afwerkingen die alleen in de meest geavanceerde toepassingen worden gebruikt.
Immersion gold (ENIG)
Electroless Nickel Immersion Gold is een van de populairste veelgebruikte printplaatafwerkingen die tegenwoordig verkrijgbaar zijn. Gebouwd met twee lagen coating, plaatst ENIG 2-4 μ "Au over 120-200 μ" Ni. Het goud beschermt het nikkel tegen corrosie en het nikkel beschermt de onedele metalen plaat en zorgt ervoor dat de circuits stevig op het oppervlak kunnen worden gesoldeerd.
Voordelen: vlak oppervlak om te solderen, Loodvrij en RoHS-compatibel, Langere houdbaarheid, Kortere toleranties kunnen worden aangehouden voor geperforeerde gaten.
Nadelen: duur, signaalverlies voor applicaties voor signaalintegriteit, zwarte pad.
Onderdompeling zilver
Immersion Tin (IAg) wordt rechtstreeks aangebracht op het basismetaal van een PCB via chemische verplaatsing. Het is een meer betaalbare optie dan ENIG, en het is ook RoHS-compliant. Een typische dikte voor Immersion Silver is 4-12u ". Door de manier waarop koper en zilver op elkaar inwerken, diffunderen ze uiteindelijk in elkaar.
Voordelen: vlak oppervlak om te solderen, Loodvrij en RoHS-compatibel, strakkere toleranties kunnen worden aangehouden voor geperforeerde gaten, weinig verlies voor Signal Integrity-toepassingen.
Nadelen: het verwerken van de PCB kan soldeerproblemen veroorzaken, het is kosteneffectiever dan ENIG, maar minder kosteneffectief dan ISN, en de afwerking kan aanslag vertonen en oxideren.
Onderdompelend blik
Immersion Tin (ISn) wordt via chemische verplaatsing rechtstreeks op het basismetaal van een PCB aangebracht. Het is een meer betaalbare optie dan ENIG en Immersion Silver, en het is ook RoHS-compliant. Een typische dikte voor Immersion Tin is 20-50u ". Door de manier waarop tin en koper op elkaar inwerken, diffunderen ze uiteindelijk in elkaar.
Voordelen: vlak oppervlak om te solderen, Loodvrij en RoHS-compatibel, strakkere toleranties kunnen worden aangehouden voor geplateerde gaten en is een populaire keuze voor toepassingen met perspassing.
Nadelen: het verwerken van de PCB kan schade en soldeerproblemen veroorzaken, tinhaartjes, een kortere houdbaarheid dan ENIG.
HASL
HASL is een betaalbare afwerkingsoptie die tin / lood gebruikt om een dunne beschermende laag op een PCB te maken. Uitbarstingen met hete lucht worden gebruikt om overtollig lood of tin van het oppervlak van het bord te verwijderen. Voorheen was de industriestandaard HASL-populariteit gestagneerd vanwege mogelijke problemen met RoHS-compliance.
Voordelen: lage kosten, lange houdbaarheid en HASL is herbruikbaar.
Nadelen: ongelijk oppervlak voor solderen, bevat lood (niet RoHS-compatibel), kan geen nauwe toleranties op de geperforeerde gaten houden.
Pb-vrije HASL
Niet-toxische PCB-afwerktypen winnen aan populariteit vanwege zorgen over het gebruik van lood bij de productie. Pb-vrije HAL-afwerkingen gebruiken tin of koper gecombineerd met nikkel om een beschermende coating te creëren. Pb-vrije HASL heeft dezelfde voordelen en nadelen als HASL behalve Pb-FREE HASL is RoHS-compatibel en loodvrij.
OSP
Een vergelijking van de oppervlakteveredeling van PCB's op basis van groene aantrekkingskracht laat geen vragen rijzen. De Organic Solderability Preservative (OSP) introduceert geen toxines in het proces. In plaats daarvan wordt een organische verbinding gebruikt die op natuurlijke wijze met koper bindt, waardoor een organometallische laag wordt gevormd die beschermt tegen corrosie.
Voordelen: vlakke ondergrond voor solderen, RoHS-conform en loodvrij, kosteneffectief. Nadelen zijn; korte houdbaarheid, verwerking van de PCB kan soldeerproblemen veroorzaken, dikte is niet meetbaar.
Nadelen: korte houdbaarheid, behandeling van de PCB kan soldeerproblemen veroorzaken, dikte is niet meetbaar.
Hard goud
Onder de duurste soorten PCB-oppervlakteafwerking zijn harde goudtoepassingen extreem duurzaam en genieten ze van een lange houdbaarheid. Ze zijn meestal gereserveerd voor componenten die verwachten een aanzienlijke hoeveelheid gebruik te krijgen, met normale diktes van 30 μin goud en 100 μin nikkel tot 50 μin goud en meer dan 100 μin nikkel. Het wordt niet vaak gebruikt voor soldeerpunten vanwege slechte soldeerbaarheid. Hard goud wordt meestal gebruikt voor randconnectoren, batterijcontacten en enkele testplaten.
Voordelen voor hard goud: duurzaam oppervlak, loodvrij en RoHS-klacht en lange houdbaarheid.
Nadelen: extreem duur in vergelijking met andere afwerkingen, busplating kan vereist zijn en extra arbeid vereist.
Uniwell biedt een breed scala aan andere afwerkingen zoals ENEPIG, Wire Bondable Soft Gold en andere, afhankelijk van de toepassing.
Zorg ervoor dat uw PCB's net zo goed presteren als bedoeld door elke stap in het productieproces aan uw specifieke behoeften aan te passen. Om dat te doen, heeft u de hulp nodig van een ervaren bedrijf met goed opgeleid personeel en een indrukwekkend scala aan beschikbare opties.
