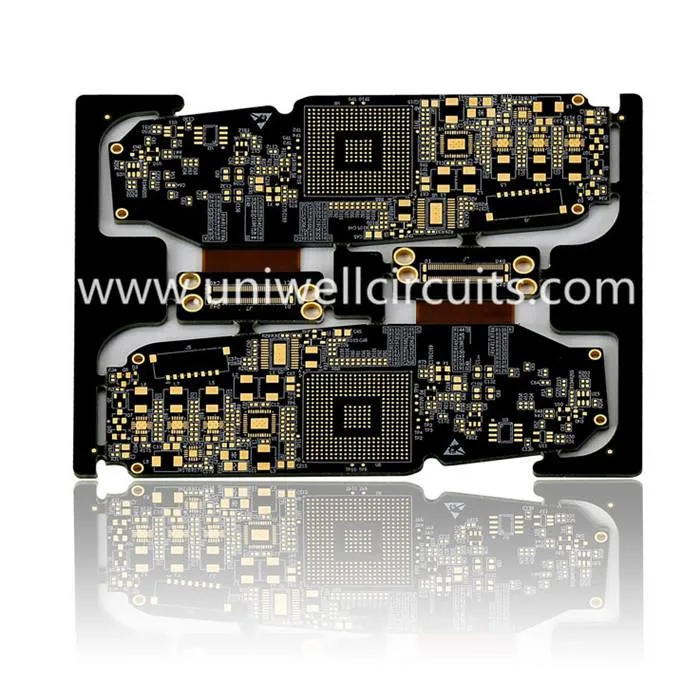

Slimme telefoon Stijve flexibele pcb
1. Product beschrijven
Parameter:
10-laags rigide flexboard
Plaatdikte: 1,5 mm
Lijnbreedte / spatie: 3 / 4mil
Soldeerbrug: 5mil
Uniwell, custom manufacturing, bouwt flexcircuits volgens uw exacte specificaties met voorspelbare prestaties en hoge betrouwbaarheid Rigid-flex-circuits (een variatie van flexcircuits) combineert een flexcircuit met een stijve geleider zoals een connector of een printplaat en is te vinden in toepassingen variërend van consumentenelektronica tot vliegtuiggeleidingssystemen.
2. productielijn
3. Onbuigzame PCB-capaciteit voor prototypes
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
4. FPC-capaciteit
Lagen: 20 (inclusief 12layer)
Lijnbreedte / spatie (mil) in binnenlaag: 3/3, 3.5 / 3.5
Beeldverhouding: 20: 1 (PTH); 1: 1 (blinde doorgangen)
Min.Boorgatdiameter (mil): 6 (mechanisch); 4 (laser)
Afstand van boren tot geleider (mil): 6
Tolerantie voor impedantiecontrole (+/-): 10%
5. Toepassingsoverwegingen kunnen zijn:
● Nauwkeurig geassembleerde pakketten waarbij elektrische verbindingen vereist zijn in 3 assen (statische toepassing).
● Elektrische verbindingen waarbij de assemblage moet buigen tijdens het gebruik (dynamische toepassing).
● Gewichtsgevoelige applicaties zoals draagbare apparaten, vliegtuigen of ruimtevaartuigen waar ze zwaardere en volumineuzere kabelbomen vervangen.
● In toepassingen met beperkte ruimte die het gebruik van dikkere printplaten of kabelbomen verbieden, hebben flexprintplaten verschillende voordelen.
● Hoogwaardige toepassingen waarbij warmte- of isolatievereisten typische isolatiematerialen uitsluiten.
Als een van de beste fabrikanten van Flex Circuits, levert en converteert Duniwell dunne, flexibele materialen en aangepaste composieten via een wereldwijde supply chain. Wij bieden enkel- en meerlagige, flexibele, flexibele circuits waar toepassingen interconnecties vereisen in een compact pakket. Onze flexcircuits zijn kleiner en lichter en kunnen naadloos worden geïntegreerd in bijna elke gewenste vorm.
