Op het gebied van elektronische engineering is PCB -printplaat de kerncomponent voor het implementeren van verschillende elektronische apparaten. Met de toenemende complexiteit van elektronische apparaten groeit de vraag naar hogere prestaties en meer functionele circuitontwerpen ook. Om aan deze eisen te voldoen, hebben veel ingenieurs zich gericht op het ontwerp van meerlagen PCB's. Onder hen zijn 10 lagen PCB -circuitplaten op grote schaal welkom vanwege hun hoge betrouwbaarheid en een goede signaalintegriteit.

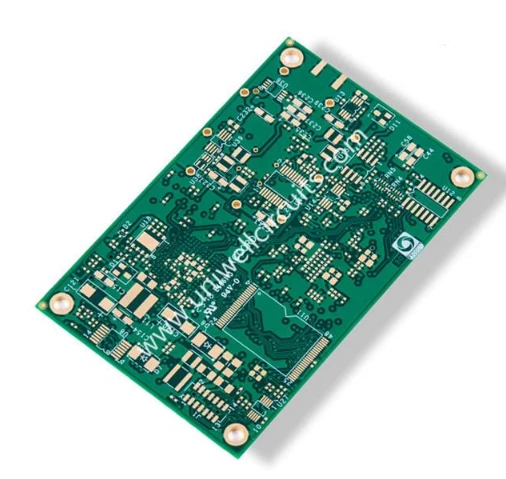

10 Lagen PCB -printplaat prototyping is een geavanceerde productietechnologie waarmee ingenieurs meerdere complexe circuitsystemen op een enkel bord kunnen integreren. De opkomst van deze technologie heeft complexe circuitontwerpen efficiënter en handiger gemaakt. Door een PCB -printplaat van 10 lagen te gebruiken voor prototyping, kunnen ingenieurs meer functionaliteit bereiken in een compacte ruimte met behoud van de prestaties en stabiliteit van het circuit.
Om een efficiënt en complex circuitontwerp te bereiken, is de eerste stap om geschikte 10 lagen PCB -materialen te selecteren. Bij het selecteren van materialen moeten factoren zoals elektrische prestaties, thermische prestaties, mechanische sterkte en thermische expansiecoëfficiënt worden overwogen. De keuze van de dikte van koperen folie heeft bijvoorbeeld direct invloed op de elektrische en thermische prestaties van de printplaat, dus het is noodzakelijk om een redelijke selectie te maken op basis van de werkelijke behoeften van het circuit.
Naast het selecteren van passende materialen, is redelijk bedradingsontwerp ook de sleutel tot het bereiken van een efficiënt en complex circuitontwerp. Bij de bedrading is het raadzaam om overspraak tussen signaallijnen en ruisinterferentie van stroomleidingen zoveel mogelijk te voorkomen. Bovendien is het noodzakelijk om ervoor te zorgen dat de indeling van stroom en gronddraden redelijk is om het risico op elektromagnetische interferentie (EMI) te verminderen.
Om de prestaties en stabiliteit van het circuit verder te verbeteren, kan ook de ontwerpmethode van meerlagige PCB worden gebruikt. Door verschillende functionele modules op verschillende niveaus te verdelen, kan een betere signaalisolatie en thermisch beheer worden bereikt. Bovendien kunnen PCB's met meerdere lagen hogere elektromagnetische afschermingsprestaties bieden, waardoor de impact van elektromagnetische interferentie wordt verminderd.
