Het hoogfrequente communicatiebord, als de belangrijkste drager om dit doel te bereiken, benadrukt steeds meer het onvervangbare belang ervan. Van de snelle popularisering van 5G-communicatie tot de voortdurende uitbreiding van satellietcommunicatie: hoogfrequente communicatieborden spelen op veel terreinen een sleutelrol en zijn de kernkracht geworden die de voortdurende vooruitgang van de moderne communicatietechnologie aanstuurt.

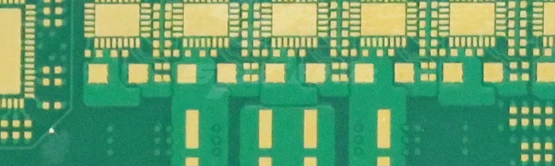

Kenmerken en principes van hoogfrequente communicatieborden
Hoogfrequente communicatiebord, ook bekend als hoog{0}}communicatiecircuitbord of RF-circuitbord, is een printplaat gemaakt van speciale materialen met een lage diëlektrische constante en laag diëlektrisch verlies, met een hoge elektromagnetische frequentie. Het werkingsprincipe is gebaseerd op de transmissiekarakteristieken van hoog-signalen, en het transmissiegedrag van signalen in de hoge-frequentieband verschilt aanzienlijk van dat in de lage-frequentieband. Om efficiënte en stabiele signaaloverdracht te garanderen, hebben hoogfrequente communicatieborden unieke overwegingen bij de materiaalkeuze.
Toepassing van materialen met een lage diëlektrische constante en lage diëlektrische verliezen
De diëlektrische constante en het diëlektrisch verlies zijn belangrijke indicatoren voor het meten van de prestaties van hoogfrequente communicatiebordmaterialen. Een lage diëlektrische constante kan de signaaloverdrachtvertraging effectief verminderen en de signaaloverdrachtsnelheid sneller maken. Bij 5G-communicatie moeten signalen bijvoorbeeld in zeer korte tijd een grote hoeveelheid gegevens verzenden. Materialen met lage diëlektrische constanten kunnen een snelle gegevensoverdracht garanderen en communicatievertragingen als gevolg van transmissievertragingen voorkomen. Een laag diëlektrisch verlies kan het energieverlies van signalen tijdens de transmissie verminderen, de mate van signaalvervorming verlagen en de integriteit en nauwkeurigheid van signalen garanderen. Materialen op basis van polytetrafluorethyleen, met hun uitstekende lage Dk- en lage Df-eigenschappen, zijn een van de meest gebruikte substraten geworden voor hoogfrequente communicatieborden en worden veel gebruikt in communicatiebasisstations, satellietcommunicatie en andere gebieden die een extreem hoge signaaloverdrachtkwaliteit vereisen.
Nauwkeurige impedantiecontrole
Impedantiematching is van cruciaal belang bij hoogfrequente signaaloverdracht. Als de impedantie van de lijn niet overeenkomt, zal dit signaalreflectie veroorzaken, waardoor de kwaliteit van de signaaloverdracht ernstig wordt aangetast. Het hoogfrequente communicatiebord bereikt nauwkeurige controle van de karakteristieke impedantie door de breedte, dikte en relatieve positie van het circuit ten opzichte van het substraat nauwkeurig te regelen. Over het algemeen omvatten de gemeenschappelijke karakteristieke impedantiewaarden 50 Ω en 75 Ω, en de specifieke waarden zijn afhankelijk van verschillende toepassingsscenario's en signaaloverdrachtvereisten. Om in RF-circuits bijvoorbeeld een efficiënte overdracht van signalen van de signaalbron naar de belasting te garanderen, moet de lijnimpedantie strikt worden gecontroleerd op 50 Ω om de signaalreflectie te verminderen en de transmissie-efficiëntie te verbeteren.
Technische problemen met hoog-communicatiebord
Moeilijkheden bij de materiaalverwerking
De speciale materialen die worden gebruikt in hoogfrequente communicatieborden, hoewel ze over uitstekende elektrische prestaties beschikken, worden tijdens de verwerking met veel uitdagingen geconfronteerd. Als we PTFE-materiaal als voorbeeld nemen, zijn de chemische eigenschappen stabiel en is het sterk bestand tegen traditionele boor-, ets- en andere verwerkingstechnieken. Tijdens het boren zijn gewone boren moeilijk doordringbaar en zijn ze gevoelig voor problemen zoals ruwe gatwanden en bramen, die de kwaliteit van het gat en de daaropvolgende metallisatiebehandeling beïnvloeden. Tijdens het etsproces is het moeilijk om de etssnelheid van PTFE-materiaal nauwkeurig te regelen, wat kan leiden tot ongelijkmatig etsen en een afname van de circuitnauwkeurigheid. Bovendien zijn de kosten van deze speciale materialen relatief hoog en kunnen eventuele verwerkingsfouten aanzienlijke economische verliezen veroorzaken, wat extreem hoge eisen stelt aan de verwerkingstechnologie en het vaardigheidsniveau van de operators.
Grafische afbeeldingen met hoge precisie en uitlijning tussen de lagen
Met de ontwikkeling van de communicatietechnologie worden de circuits van hoogfrequente communicatieborden steeds verfijnder, en worden ook de vereisten voor grafische nauwkeurigheid steeds groter. De minimale lijnbreedte/-afstand kan 2,5 mil of zelfs kleiner zijn, wat de moeilijkheidsgraad van het fotolithografieproces tijdens patroonoverdracht aanzienlijk vergroot. Tijdens het fotolithografieproces hebben de selectie van fotoresist, de nauwkeurige controle van de belichtingsparameters en de nauwkeurigheid van de maskerproductie allemaal rechtstreeks invloed op de kwaliteit van het uiteindelijke circuitpatroon. Zelfs kleine afwijkingen kunnen problemen veroorzaken zoals kortsluiting of open circuits in de printplaat, waardoor de prestaties ernstig worden beïnvloed. Ondertussen hebben hoogfrequente communicatieborden doorgaans een meer-laagstructuur met extreem strenge eisen voor de uitlijning tussen de lagen. Tijdens het lamineerproces kan elke verschuiving van één laag ervoor zorgen dat blinde gaten, verborgen gaten en vooraf bepaalde lijnen niet nauwkeurig kunnen worden verbonden, waardoor de signaaloverdracht wordt beïnvloed. Daarom zijn geavanceerde positioneringstechnologie en zeer nauwkeurige lamineerapparatuur- nodig om een nauwkeurige uitlijning tussen elke laag te garanderen. Strikte vereisten voor impedantiecontrole
Naast een nauwkeurige impedantie is het ook moeilijk om een strikte impedantiecontrole in het daadwerkelijke productieproces te realiseren. Veranderingen in temperatuur en vochtigheid in de productieomgeving, evenals batchverschillen in grondstoffen, kunnen allemaal van invloed zijn op de werkelijke impedantiewaarde van het circuit. Een temperatuurstijging kan bijvoorbeeld een verandering in de diëlektrische constante van het materiaal veroorzaken, waardoor de impedantie van het circuit verandert. Om dit probleem op te lossen, moeten productiebedrijven een strikt monitoringsysteem voor de productieomgeving opzetten om verschillende parameters in het productieproces in realtime te bewaken en te reguleren. Tegelijkertijd moet bij het inkoopproces van grondstoffen een strikte kwaliteitscontrole worden geïmplementeerd om consistentie in de prestaties van elke partij materialen te garanderen. Bovendien moet geavanceerde impedantietestapparatuur worden gebruikt om de hoog-communicatieborden die stuk voor stuk worden geproduceerd, te testen en impedantieafwijkingen tijdig te detecteren en aan te passen, om te voldoen aan de hoge- kwaliteitseisen van het product.
