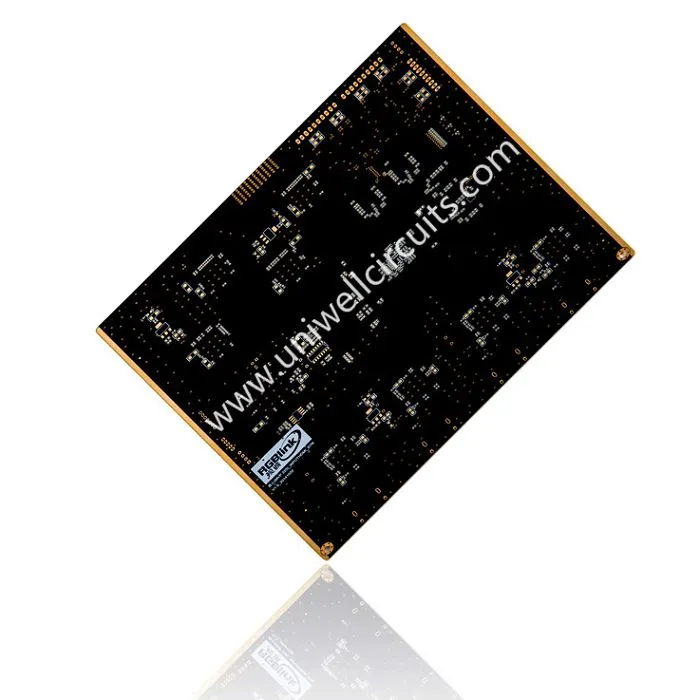

1. Product beschrijven
Specificatie:
Laag: 14
Plaatdikte: 3,25 mm
Oppervlaktebehandeling: onderdompeling goud ..
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 10 / 10mil
Sinds de oprichting van Uniwell Circuits heeft het bedrijf zich gericht op de ontwikkeling van PCB-technologie en heeft het grote inspanningen geleverd om het technische niveau en de productiecapaciteit van de onderneming op het gebied van PCB's te verbeteren en heeft het goede resultaten behaald. Samen met professionele productietechnologie, stabiele productkwaliteit , uitstekende technologie betekent in de industrie vestigen een goede reputatie, zowel in binnen-en buitenland, en biedt een groot aantal uitstekende onderneming met professionele producten en diensten.
2.Bedrijfsinformatie
Uniwell Circuits Co., Ltd, PCB printplaat verwerking ervaring voor vele jaren, de belangrijkste productie van hoge precisie dubbelzijdige / multi-layer printplaten, hoge thermische geleidbaarheid / hoge druk aluminiumplaat, koperen substraat, hoge TG printplaten, blind gat printplaat, impedantie PCB, FPC flexibele printplaat. Grondstoffen door middel van verschillende systeemcertificering, de producten worden op grote schaal gebruikt in huishoudelijke apparaten, computers, communicatie, beveiliging, digitale, auto, verlichting, mechanische, industriële controle en medische apparatuur en andere hoge -tech velden.
Na enkele jaren van hard werken heeft het bedrijf nu meer dan 5.000 vierkante meter aan fabrieksgebouwen, meer dan 300 werknemers en een groot aantal professionele talenten die nodig zijn en zijn opgeleid in de printplaatindustrie. Het bedrijf heeft de professionele productie, verwerking, verkoop en service team, en introduceert de binnenlandse en buitenlandse geavanceerde automatische productie-apparatuur. De dagelijkse levering capaciteit van meer dan 160 variëteiten, de maandelijkse variëteit van meer dan 3800 variëteiten, maandelijkse productiecapaciteit van meer dan 8800 vierkante meter. Het dubbele paneel de verwerking kan binnen 24 uren worden voltooid, kan de verwerkingscyclus van 4-8 laminaten 48 tot 72 uren bereiken, is de levering op tijd en is de kwaliteit gewaarborgd. De producten hebben ISO9001, ISO14001, UL en andere kwaliteitssysteemcertificatie overgegaan, de SGS-loodvrije productcertificering van de Europese Unie.
3. Bedrijf organisatie
4. doorlooptijd en logistiek:
Doorlooptijd
Uniwell biedt snelle turnservice, enkele en dubbele laag in 24 uur, 4-6 laag in 48 uur. U kunt het onderstaande blad als referentie nemen.
Lagen | Snelle bocht | Voorbeeld bestelling | Massa volgorde |
single | 24 uur | 3 werkdagen | 7 werkdagen |
dubbele | 24 uur | 4 werkdagen | 7 werkdagen |
4-6layer | 48 uur | 5-6 werkdagen | 10 werkdagen |
8-12layer | 120 uur | 7-9 werkdagen | 15 werkdagen |
Op basis van FR-4, Materiële doorlooptijd uitsluiten | |||
Logistiek
We kunnen FOB Shenzhen, FOB HK of CIF aanbieden op de bestemming van de klant.
5.Capability detail
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
6.FAQ
Vraag: Hoe snel kun je een offerte krijgen nadat je een aanvraag hebt ingediend?
Wij zullen na ontvangst van uw dossier binnen 6 uur evalueren op standaardspecificatie PCB's. Maar als pcb speciaal is, zal de evaluatie langer duren. Houd er rekening mee dat het volgende detail de evaluatie zal versnellen:
Materiaal:
Plaatdikte:
Koperdikte:
Oppervlakteafwerking:
Kleur soldeermasker:
Zeefdruk kleur:
Vraag: Hoe houden we onze prijzen laag?
We hebben relaties met een groot aantal bordfabrikanten en kunnen de beste bron van PCB's vinden om consequent uw kosten te besparen, uw ontwikkelingsschema te volgen, uw prototyping of massaproductiebehoeften te vervullen.
Vraag: Wat is Test NRE?
De test-NRE is een eenmalige "niet-terugkerende uitgave" voor een elektrische test. Deze lading is optioneel, maar wanneer betaald, zullen alle printplaten worden getest elke keer dat het onderdeelnummer en de revisie zonder extra kosten worden besteld.
Vraag: Wanneer betaal je een tooling NRE-vergoeding voor mijn printplaat?
U betaalt alleen een Tooling-toeslag als u direct naar Production (Custom Spec) gaat zonder eerst een Proto (standaardspecificatie) te hebben besteld. We rekenen geen tooling voor Protos (standaardspecificatie) en we rekenen ook geen tooling als het proto (standaardspecificatie) opnieuw is gerangschikt voor productie (standaardspecificatie).
Vraag: Als u slechts een kleine wijziging in mijn ontwerp heeft, brengen we Tooling NRE in rekening?
Wanneer u een wijziging in uw printplaat aanbrengt, kennen we dit geheel nieuwe gereedschappen toe. Dit helpt voorkomen dat oude illustraties of cnc-programmering worden gebruikt. Zelfs een kleine wijziging vereist hetzelfde proces als nieuwe bestanden, dus een tooling-toeslag kan van toepassing zijn. Neem voor meer informatie contact op met uw verkoper.
