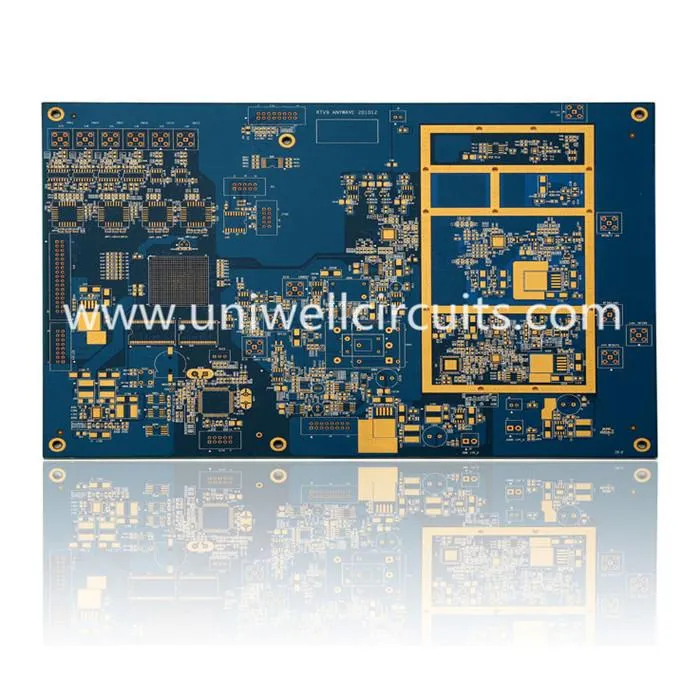

1. Productie beschrijven
Specificatie
Laag: 16
Plaatdikte: 1,60 mm
Oppervlaktebehandeling: onderdompeling goud.
Materiaal: FR4 TG170.
Min lijnbreedte / lijnafstand: 5 / 6.1mil
Als u niet zeker weet of uw specifieke operatie FR-5 high-TG-boards vereist of hoe precies een TG-PCB werkt om uw gevoelige circuits tijdens de implementatie te beschermen, vertellen we u graag alles wat u moet weten. Lees verder om een goed begrip te krijgen van hoe een hogetemperatuur-PCB werkt en wat hij voor u kan doen. Zodra u tevreden bent dat FR-4 high-TG-boards geschikt voor u zijn, helpt Uniwell u graag om dit probleem op te lossen, neem dan gerust contact met ons op.
2. Bedrijfsprofiel
Uniwell-circuits werden in 2007 gevonden en we hebben twee moderne productie-installaties in Shenzhen en Jiangmen, met geavanceerde productieapparatuur en in totaal 600 werknemers. Shenzhen fabriek die gespecialiseerd is in ontwerp, ontwikkeling, fabricage en verkoop van hoge precisie dubbelzijdige en multilayer PCB's (Printed Circuit Board) gericht op snelle draai, prototype, middelgrote en grote volumes, Jiangmen fabriek voor kleine tot middelgrote massaproductie. De gecombineerde faciliteiten van Jiangmen en Shenzhen hebben bewezen te voldoen aan alle eisen van onze klanten, van prototype tot massaproductie. U kunt meer weten over Uniwell van bijgevoegde video. Wij bieden betrouwbare producten en professionele service, we verwachten uw lange termijnpartner in China te zijn.
3. Factory productie mogelijkheid
Shenzhen fabriek
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
Jiangmen-fabriek
Materiaal | FR4 (normaal of hoog TG of halogeenvrij) |
CEM-3 Al gebaseerd | |
Max. Eindplaat formaat | 540X620 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.2mm |
Aspect ratio | 00:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm & +/- 0,05 mm en +/- 0,05 mm |
Max. Laagentelling | 12 |
Max. koperdikte | 3 OZ binnenlaag / 4OZ buitenlaag |
Doeldiamanttolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 4 / 4mil |
BGA toonhoogte | 10mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG (+ G / F), onderdompeling zilver / Tin OSP, afpelbaar masker, koolstofpasta |
4. verpakking en verzending
verpakking:
Innerlijke vacuümverpakking buitenste kartonnen doos
