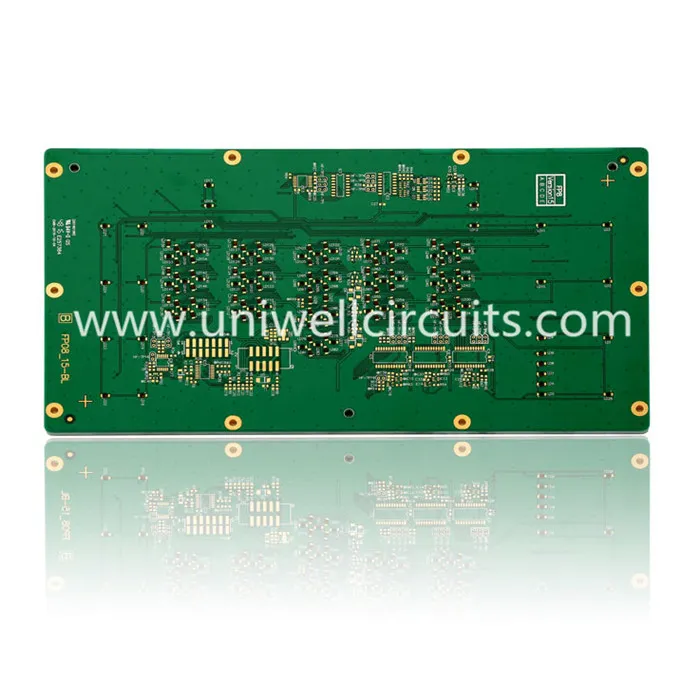

1. Productie beschrijven
Specificatie
Laag: 16
Plaatdikte: 1,60 mm
Oppervlaktebehandeling: ENIG (2u ").
Materiaal: FR4 TG170.
Min lijnbreedte / lijnafstand: 5 / 6.1mil
Als u niet zeker weet of uw specifieke operatie FR-5 high-TG-boards vereist of hoe precies een TG-PCB werkt om uw gevoelige circuits tijdens de implementatie te beschermen, vertellen we u graag alles wat u moet weten. Lees verder om een goed begrip te krijgen van hoe een hogetemperatuur-PCB werkt en wat hij voor u kan doen. Zodra u tevreden bent dat FR-4 high-TG-boards geschikt voor u zijn, helpt Uniwell u graag om dit probleem op te lossen, neem dan gerust contact met ons op.
2. Bedrijfsprofiel
Uniwell-circuits zijn in 2007 opgericht en we hebben twee moderne productiefabrieken in Shenzhen en Jiangmen, met geavanceerde productieapparatuur en in totaal 600 werknemers. Shenzhen fabriek speciaal voor ontwerp, ontwikkeling, fabricage en verkoop van hoge precisie dubbelzijdige en multilayer PCB's (Printed Circuit Board) gericht op snelle draai, prototype, middelgrote en grote volumes, Jiangmen-fabriek speciaal voor kleine tot middelgrote massaproductie. Combinatie Jiangmen en Shenzhen-faciliteiten Uniwell kan alle opdrachten van onze klanten, van prototype tot massaproductie, beantwoorden. Met het ervaren en bekwame management, de constante hoge kwaliteit, gepatenteerde productietechnieken en professionele service, verwachten we dat dit uw langdurige partner in China zal zijn.
3. onze productiecapaciteit
Shenzhen fabriek
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
Jiangmen-fabriek
Materiaal | FR4 (normaal of hoog TG of halogeenvrij) |
CEM-3 Al gebaseerd | |
Max. Eindplaat formaat | 540X620 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.2mm |
Aspect ratio | 00:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm & +/- 0,05 mm en +/- 0,05 mm |
Max. Laagentelling | 12 |
Max. koperdikte | 3 OZ binnenlaag / 4OZ buitenlaag |
Doeldiamanttolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 4 / 4mil |
BGA toonhoogte | 10mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG (+ G / F), onderdompeling zilver / Tin OSP, afpelbaar masker, koolstofpasta |
4. Onze diensten
1) Uitgebreide audit van documenten om fouten in PCB's Gerber en Bom te voorkomen.
2) Stel voor vervanging van de beste kwaliteit met een lagere prijs.
3) Technische ondersteuning voor testen en suggesties voor massaproductie.
4) Stel voor de beste verzendmethode.
5) Onderteken NDA om uw ontwerp veilig te houden.
