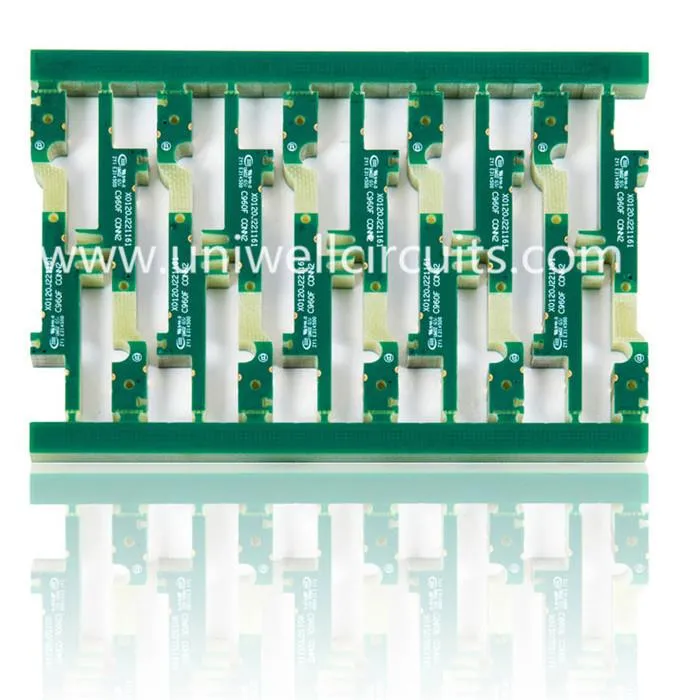

1. Product beschrijven
Specificatie:
Laag: 2
Plaatdikte: 2,45 mm
Oppervlaktebehandeling: onderdompeling goud.
Materiaal: FR4.
Min lijnbreedte / lijnafstand: 15 / 20mil
Min hole: 0.3mm
Speciale vereiste: counter sink, blind via
Uniwell Circuits biedt ISO9001, ISO14001, TS16949, UL-gecertificeerde producten, dus worden ze ook op grote schaal toegepast in communicatie, netwerk, digitale producten, industriële controle, medische zorg, lucht- en ruimtevaart, defensie en militaire velden.

2. Met 10+ jaar ontwikkeling, bouwen we een professionele R & D team, dat onze heeft de nieuwste technologie.
Materiaal | FR4, CEM-3, Metal Core, |
Halogeenvrij, Rogers, PTFE | |
Max. Eindplaat formaat | 1500X610 mm |
Min. Borddikte | 0,20 mm |
Max. Borddikte | 8,0 mm |
Begraven / Blind via (niet-kruis) | 0.1mm |
Aspect ratio | 16:01 |
Min. Boormaat (mechanisch) | 0,20 mm |
Tolerantie PTH / Perspassing / NPTH indrukken | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Laagentelling | 40 |
Max. koper (innerlijk / uiterlijk) | 6OZ / 10 OZ |
Boortolerantie | +/- 2 mil |
Van laag naar laag registratie | +/- 3mil |
Min. lijnbreedte / spatie | 2,5 / 2.5mil |
BGA toonhoogte | 8mil |
Oppervlakte behandeling | HASL, Loodvrije HASL, |
ENIG, Immersion silver / Tin, OSP |
3.Bedrijfsinformatie
Uniwell circuits co., LTD werd gevonden in 2007, in China, het is een onderneming met geïntegreerde printplaat, PVC filmpaneel / switch ontwerp en verwerking. Na een decennium van ontwikkeling hebben UNIWELL-circuits zich ontwikkeld tot een high-tech onderneming met integratie van printplaatontwerp, -verwerking, -verkoop en nieuwe materialen, nieuwe technologie en nieuwe technologie. UNIWELL-circuits zijn al goedgekeurd door ISO9000 internationale certificering van het kwaliteitssysteem milieumanagementsysteemcertificering. De productprestaties hebben de Amerikaanse IPC en gerelateerde nationale normen bereikt.
Uniwell beschikt over geavanceerde, complete productieapparatuur, het hele proces is in de fabriek voltooid. En het heeft een aantal eigen technologieën. De zeer nauwkeurige printplaat met hoge dichtheid en het dunne filmpaneel vervaardigd door het bedrijf worden veel gebruikt in precisie-instrumenten zoals computer, post en telecommunicatie, industriële instrumenten, instrumenten en huishoudelijke apparaten. De klanten van het bedrijf zijn over het hele land, de belangrijkste klanten zijn: Samsung Electronics, Hisense Electronics, Sangle zonne-energie, Haier apparatuur, Jiuyang huishoudelijke apparaten, Gree airconditioners, Rennori, enz. Via het verkoopnetwerk van onze klant zijn onze producten verkocht in de Verenigde Staten, Singapore, Korea en andere plaatsen.

4. Jaarlijkse omzet
5.PCB verwerking speciale proces terminologie handleiding.
1) Additieve procesadditiemethode.
Het directe groeiproces van een lokale geleiderlijn in een chemische koperlaag met behulp van een niet-geleidend substraat, met de hulp van een extra weerstandsmiddel (zie bordinformatieblad nr. 47, blz. 62). De optelmethode van de printplaat kan op verschillende manieren worden verdeeld, zoals totale optelling, semi-optelling en gedeeltelijke optelling.
2) Backpanel, steunplaat van het achterbord.
Een printplaat met dikkere dikte (zoals 0.093 ", 0.125"), die speciaal wordt gebruikt om andere printplaten aan te sluiten. De methode is om een multi-pins connector (connector) in het nauwe gat te steken, maar niet soldeer, en dan draad de Connector door de gids draad van de board, en dan draad de draden een voor een; de algemene printplaat kan afzonderlijk worden ingevoegd op de connector. Door de speciale board, de gat kan niet solderen, maar laat de gat muur en naald klemmende gebruik direct, dus de kwaliteit en het diafragma is bijzonder streng, de orders zijn niet veel, de algemene printplaat fabriek wil niet ook niet gemakkelijk om deze bestelling op te halen, in de Verenigde Staten is bijna een hoge graad van de speciale industrie.
3) Bouw proces proces op.
Dit is een nieuw gebied van dunne gelamineerde praktijk, is de vroegste verlichting afgeleid van het IBM SLC proces, in zijn Japanse Yasu fabriek proefproductie begon in 1989, de wet is gebaseerd op het traditionele dubbele paneel, aangezien de eerste twee buitenste paneel eerste uitgebreide kwaliteit zoals als Probmer52 voor het coaten van vloeistof lichtgevoelig, na een half verhardende en gevoelige oplossing zoals de mijnen maken met de volgende laag ondiepe vorm "gevoel van optisch gat" (Photo - Via), en dan naar een chemische allesomvattende verhogingsgeleider van koper en koperlaag en na beeldvorming en etsen op de lijn kan de nieuwe draad en met de onderliggende verbinding begraven gat of blind gat krijgen. Dergelijke herhaalde lagen zullen meerdere lagen van vereiste lagen opleveren. Deze methode elimineert niet alleen de kosten van duur mechanisch boren, maar vermindert ook zijn opening tot onder 10mil. Over de afgelopen 5 ~ 6 jaar, allerlei breken de traditionele laag aannemen een opeenvolgende multilayer technologie, in de europese i ndustry under the push, maak zo'n BuildUpProcess, bestaande producten worden meer dan meer dan 10 soorten genoemd. Naast het bovengenoemde "lichtgevoelige gat"; Na verwijdering van de koperen huid worden verschillende "gaten" benaderingen gemaakt voor de alkalische chemische stof bijtgaten, LaserAblation en PlasmaEtching van organische platen.En het is ook mogelijk om een nieuw type halfgeharde hars te gebruiken dat is gecoat met de nieuwe "ResinCoatedCopperFoil", die is gemaakt van SequentialLamination op een kleiner, kleiner en dunnere meerlaagse plaat. toekomstige, gediversifieerde persoonlijke elektronische producten zullen de wereld worden van dit soort echt dun en dun meerlagig bord.
4) Cermet aardewerk.
Gemengd met metaalpoeder, voegt keramisch poeder uf-middel toe als een soort coating, kan zich in een printplaat (of binnenzijde) bevinden met een dikke film of filmbedrukkingsmanier, als de "weerstand" -doek met hervestiging, in plaats van de assemblage wanneer gekoppeld met een weerstand.
5) Co-vuren.
Het is een proces van een hybride printplaat (Hybrid), die is afgedrukt op een klein bord met ThickFilmPaste-lijnen, die worden gebakken op hoge temperatuur. De verschillende organische dragers in de dikke filmpasta werden verbrand, waarbij de lijnen van het edelmetaal achterbleven geleiders als interconnectiegeleiders.
6) Cross-over, overlappend.
Het vlak is kruiselings tussen twee draden, en de snijpunten zijn gevuld met diëlektrisch. Algemeen groen verfoppervlak met enkel paneel plus jumper met carbonfolie, of voeg een laag boven de volgende bedrading is onder de "meer".
