Shenzhen Uniwell Circuits Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van Uniwell-circuits 4-lagen stijve-flexplaat. Stijve en flexibele plaat in China, ondersteunt ook service op maat tegen een lage prijs. Als u hoogwaardige Uniwell-circuits met 4 lagen stijve-flexplaat gaat kopen. Stijve en flexibele plaat, welkom om een offerte van onze fabriek te ontvangen.
Producten zoals 4-laags stijve flexibele aansluitborden combineren de structurele stabiliteit van stijve printplaten met de buigbare eigenschappen van flexibele FPC's, waardoor ze zeer-precieze printplaten zijn voor hoogwaardige- elektronische scenario's. Het volgende is een inleiding tot hun kernfuncties en belangrijkste toepassingsgebieden:
Productbeschrijving
lagen

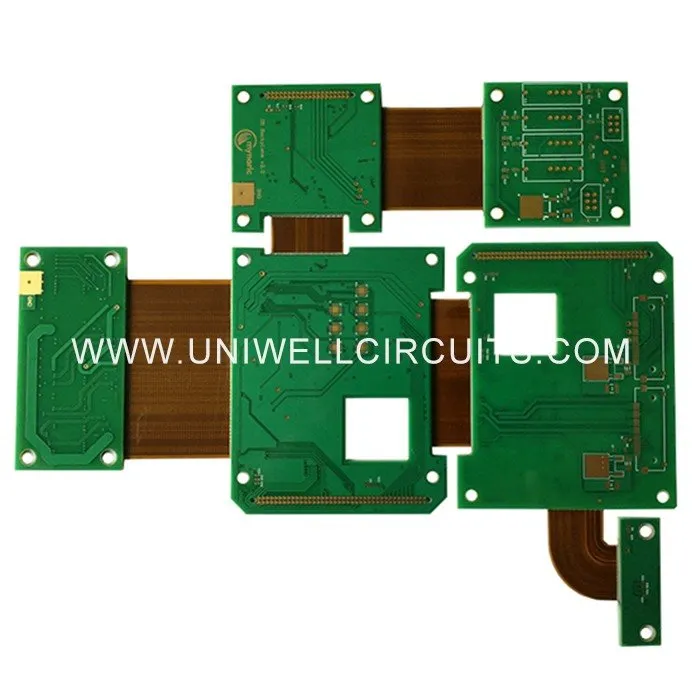

4 lagen stijve-flexplaat
flexbord, 1-laags flex, de flexlaag bevindt zich op de buitenlaag, er zijn 5 flexgebieden, spoorbreedte spoorafstand 5mil,5mil, soldeerbrug 4mil, afmeting 170 mm
198 mm
Via inpad
Kernproductkenmerken van 4 lagen stijf flexibel karton
Er zijn twee mainstream volwassen structuren voor de 4 lagen stijve flexibele plaat van Uniwell Circuit:
Flexibele buitenstructuur met 1-laag: gemaakt van halogeen-vrij materiaal S1150G, met een lijnbreedte/-afstand van maximaal 7/5 ml, ondersteunt meerdere onafhankelijke stijve gebiedsindelingen en past zich aan aan driedimensionale assemblagevereisten op basisniveau.
2-laags flexibele buitenstructuur: ondersteunt blind-hole-technologie, met een lijnbreedte/-afstand van maximaal 4 mil/3,3 mil en een minimale BGA van 7,8 mil. Het kan worden gecombineerd met FR4-trays om de structurele sterkte te optimaliseren en zich aan te passen aan bedradingsscenario's met een hogere dichtheid.
Dit type product kan, dankzij het geïntegreerde compressieontwerp, meer dan 60% van de verbindingsfoutpunten verminderen in vergelijking met traditionele splitboards. Het kan 100.000 dynamische buigtests doorstaan en is bestand tegen temperaturen van -55 graden tot 125 graden. Tegelijkertijd kan het de omvang van de apparatuur met ongeveer 40% en het gewicht met 30% verminderen. De nauwkeurigheid van de impedantiecontrole kan ± 5 Ω bereiken, waardoor de integriteit van de hoogfrequente signaaloverdracht wordt gewaarborgd.
Belangrijkste toepassingsgebieden
Consumentenelektronica: draagbare terminals zoals opvouwbare telefoonscharnieren, smartwatches, TWS-oortelefoons, enz. die drie-dimensionale montage vereisen en een extreem beperkte interne ruimte hebben.
Medische apparatuur: endoscopen, cochleaire implantaten en andere implanteerbare of draagbare diagnostische en therapeutische apparaten die gebogen bedrading over lange- afstanden en hoge betrouwbaarheidseisen vereisen.
Auto-elektronica: in autonavigatie, ADAS-radarsystemen, centrale besturingsmodules en andere in autoscenario's, aangepast aan hoge eisen op het gebied van betrouwbaarheid en ruimteoptimalisatie in de auto-omgeving.
Industriële en hoogwaardige-apparatuur: bedradingsscenario's met hoge-dichtheid, zoals industriële besturingsmodules en geminiaturiseerde communicatieapparatuur, die ook kunnen worden toegepast in geminiaturiseerde luchtlandingsapparatuur in de lucht- en ruimtevaart.
De geboorte en ontwikkeling van FPC en PCB hebben geleid tot het nieuwe product rigide-flexboard. Daarom verwijst de combinatie van stijve-flexplaat naar de combinatie van flexibele printplaten en stijve printplaten door middel van persen en andere processen volgens relevante procesvereisten, waardoor een printplaat wordt gevormd met FPC-karakteristieken en pcb-karakteristieken.
Voor- en nadelen
Voordelen: De combinatie van stijve-flexplaat heeft zowel de kenmerken van FPC als printplaat. Daarom kan het worden gebruikt in sommige producten met speciale vereisten, met zowel flexibele als stijve gebieden, wat enorm helpt om interne ruimte te besparen, het volume van het eindproduct te verminderen en de productprestaties te verbeteren.
Nadelen: Het productieproces van stijf-flexkarton is complex, de productieproblemen zijn hoog, de opbrengst is laag en er zijn meer materialen en mankracht nodig. Daarom is de prijs relatief duur en is de productiecyclus relatief lang.
toepassingsgebied
De kenmerken van de stijve-flexplaat bepalen dat de toepassingsgebieden alle toepassingsgebieden van FPC tot PCB bestrijken, zoals:
Mobiele telefoon
Toetsenbord en zijknoppen, enz
Computers en LCD-schermen
Moederbord en beeldscherm, enz
CD-Walkman
Schijfstation
NOTITIEBOEKJE.
Laatste gebruik
De componenten van het ophangcircuit (Su ensi. N circuit) en XE-verpakkingsbord voor harde schijven (HDD).
