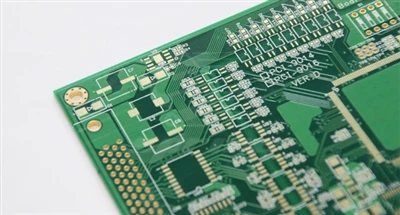

Bij microgolfinductiesystemen is het "bord" in de microgolfinductieprintplaat een cruciaal onderdeel.
materiaal
Selectie van hoog-materialen
De microgolfinductieprintplaat moet in een hoog-omgeving werken, dus de hoog-karakteristieken van het substraatmateriaal zijn cruciaal. Polytetrafluorethyleen en zijn composietmaterialen zijn veel voorkomende keuzes. PTFE heeft een extreem lage diëlektrische constante (meestal rond de 2,0-2,2) en diëlektrische verliestangens, waardoor het signaalverlies tijdens de transmissie extreem klein is en effectief de stabiele transmissie van microgolfsignalen kan garanderen. Ondertussen kan de uitstekende thermische stabiliteit omgaan met de warmte die tijdens bedrijf wordt gegenereerd, waardoor stabiele prestaties van de printplaat in verschillende temperatuuromgevingen worden gegarandeerd. Vergeleken met gewone FR-4-materialen hebben op PTFE gebaseerde materialen aanzienlijke voordelen wat betreft signaalintegriteit bij hoge frequenties en kunnen ze voldoen aan de strenge eisen van microgolfinductie voor signaalnauwkeurigheid en snelheid.
Mechanische sterkte en maatvastheid van materialen
Naast de prestaties bij hoge{0}}frequenties kunnen de mechanische sterkte en dimensionale stabiliteit van materialen niet worden genegeerd. Microgolfinductieprintplaten kunnen in verschillende scenario's worden toegepast. In sommige omgevingen die trillingen en schokken vereisen, zoals in auto's gemonteerde microgolfinductieapparatuur, moet het materiaal voldoende mechanische sterkte hebben om te voorkomen dat de printplaat vervormt of breekt. Bovendien kunnen veranderingen in temperatuur en vochtigheid tijdens de productie en het gebruik ervoor zorgen dat materialen uitzetten of krimpen. Materialen met een goede maatvastheid kunnen deze vervorming binnen een zeer klein bereik beheersen, waardoor veranderingen in de lijnafstand als gevolg van maatvariaties worden vermeden, die de signaaloverdracht en de prestaties van de gehele printplaat kunnen beïnvloeden.
Lijnindeling
Ontwerp van signaaltransmissielijnen
De transmissie van microgolfsignalen is uiterst gevoelig voor de lijnindeling. Bij het ontwerp van microgolfinductieprintplaten moeten de signaallijnen zo kort en recht mogelijk zijn om verliezen en reflecties op het signaaloverdrachtspad te verminderen. Kritieke microgolftransmissie- en ontvangstlijnen moeten bijvoorbeeld scherpe bochten en onnodige bochten vermijden. Het gebruik van microstrip- of striplijnstructuren is een gangbare praktijk. Door parameters zoals de breedte van de lijn en de afstand tot het referentievlak nauwkeurig te regelen, kan een nauwkeurige afstemming van de karakteristieke impedantie worden bereikt, waardoor een efficiënte overdracht van microgolfsignalen wordt gegarandeerd. Bovendien moeten signaallijnen met verschillende functies redelijk gescheiden zijn om onderlinge interferentie te voorkomen. Gevoelige ontvangstlijnen moeten op voldoende afstand worden gehouden van zendlijnen met hoog-vermogen en moeten worden geïsoleerd via aardingsvlakken of afschermingslagen.
Aardingsontwerp
Aarding is van cruciaal belang voor microgolfinductieprintplaten. Een goed aardingsontwerp kan geluidsinterferentie effectief verminderen en de systeemstabiliteit verbeteren. Een groot aardingsvlak is een veelgebruikte methode, die een pad met lage impedantie biedt voor signaalretour en interferentie op het signaalretourpad vermindert. Bij het ontwerp van meerlagige printplaten is het noodzakelijk om de aardingslaag redelijk te plannen en de aarding van verschillende gebieden nauw te verbinden via via's om een uniform aardingssysteem te vormen. Tegelijkertijd worden er meerdere aardingsvia's opgezet op belangrijke signaalknooppunten en gebieden die gevoelig zijn voor interferentie om de aardingsimpedantie verder te verminderen en de signaalzuiverheid te garanderen.
productieproces
Circuitverwerking met hoge precisie
De vereisten voor circuitnauwkeurigheid voor microgolfinductieprintplaten zijn extreem hoog. Bij het productieproces wordt gebruik gemaakt van geavanceerde fotolithografietechnologie om fijne lijnen te kunnen verwerken, waarbij de lijnbreedte en -afstand tot op micrometerniveau reikt. Lijnverwerking met hoge precisie garandeert de nauwkeurigheid van signaaloverdrachtspaden, waardoor signaalverlies en interferentie veroorzaakt door lijnafwijkingen worden verminderd. Door de belichtingsparameters en de ontwikkelingstijd bij fotolithografische processen te optimaliseren, is het bijvoorbeeld mogelijk lijnen te vervaardigen met nette randen en nauwkeurige afmetingen, die voldoen aan de strenge eisen van microgolfinductie voor signaaloverdracht.
Persproces met meerdere lagen
De kwaliteit van het lamineerproces heeft rechtstreeks invloed op de prestaties van meer-laagse microgolfinductieprintplaten. Tijdens het compressieproces is het noodzakelijk om de uitlijningsnauwkeurigheid tussen elke laag te garanderen en offset tussen de lagen te voorkomen. Controleer tegelijkertijd de temperatuur-, druk- en tijdparameters van het persproces om de substraatmaterialen van elke laag stevig te verbinden en een stabiele algehele structuur te vormen. Hoogwaardige lamineertechnologie kan zorgen voor goede isolatieprestaties tussen de lagen, overspraak van signalen tussen de lagen voorkomen en een betrouwbare garantie bieden voor een efficiënte overdracht van microgolfsignalen tussen meer-circuits.
