Met de doorbraak van de procestechnologie van ons bedrijf hebben de semi-flex-PCB-producten van Uniwell een sterke betrouwbaarheid, goede buigprestaties en steeds hoge kosteneffectiviteit en zijn ze erkend door een groot aantal klanten, met meer en meer bestellingen. Om klanten beter te bedienen en aan hun productbehoeften te voldoen, zal het volgende de applicatie, kenmerken en procestechnologie van semi -flexibele bord en polycarbonaat semi -flexibele bord introduceren.
Semi -flexibele bordaanvraag
Semi Flex -printplaat is een type PCB dat wordt gebruikt in het gebied van statische buiging, die wordt verkregen door het combineren van de diepe frezen of rigide flexverwerkingstechnologie (open covers of Windows, enz.) In het standaard hardboardverwerkingsproces. Het neemt vaak een asymmetrische gelamineerde structuur aan en is alleen geschikt voor installatieprocessen onder statische stress.
Gewoonlijk is in sommige toepassingsscenario's continue dynamische buiging niet vereist, zoals beperkte buiging alleen tijdens installatie, herwerken en onderhoud, en het buiggebied hoeft niet te zacht te zijn. Het gebruik van conventionele rigide flexibele composietplaten is duidelijk "overmatig gebruik" en kostbaar. In dit geval kan het gebruik van semi -flexibele boards met een bepaalde buigvermogen voldoen aan de vereisten.
Semi -flexibele bordaanvraag
Vanwege het gebruik van dunne rigide FR4 -bord of semi -flexibele CCL in plaats van polyimide FCCL, kan deze technologie de productiekosten aanzienlijk verlagen.
neemt rigide dun FR4 -materiaal aan, dat een lagere waterabsorptiesnelheid heeft dan flexibel PI -materiaal, en geen temperen en bakken vereist vóór verdere verwerking.
heeft een betere dimensionale stabiliteit dan flexibele vellen.
Net als R-FPC (multiflex), kan de mogelijkheid hebben van driedimensionale installatie.
Verlaag de inkoop- en logistieke kosten veroorzaakt door extra kabel-, connectorassemblage en oplossingsprocessen.
Verbeterde betrouwbaarheid vanwege minder interfaces.
Uniwell Circuits Semi Flexible Board Process Technology
Semi -flexibele boards gebruiken vaak drie productietechnieken:
Zuiver FR4 -star laminaat, gecontroleerde dieptefrees en dunner wordende kan worden gebruikt als een flexibele buigzone door het gebied te regelen dat moet worden gebogen tot een bepaalde dikte. Dit proces vereist een hoge precisie bij het regelen van de diepte van de apparatuur en de uniformiteit van de overtollige dikte is nauw verwant aan de buigprestaties. Ongelijke dikte kan gemakkelijk ervoor zorgen dat het product tijdens gebruik breken.
FR4 wordt gelamineerd met flexibiliteit en het PP -blad wordt vooraf geopend in het gebied waar flexibiliteit moet worden blootgesteld, terwijl het rigide deel tijdelijk niet wordt geopend. Ten slotte kan het gesuspendeerde rigide gebied worden opgeheven met een gecontroleerde dieptemalende machine en het gebogen gebied van het circuit wordt beschermd met een flexibele afdekkingsfilm of inkt. Dit proces brengt het risico op compressie -inspringen en semi -flexibele breuk met zich mee, wat direct leidt tot losse films en defecten in circuitproductie. Bovendien is overloop van lijm die moeite veroorzaakt bij het openen van de dekking een andere moeilijkheid.
FR4 wordt gelamineerd met flexibele materialen, en vóór laminering gebruiken de FR4- en PP -vellen de rigide en flexibele bordtechnologie met open ramen bij de onderdelen die moeten worden gebogen. Vanwege het gebruik van gewone dunne FR4 -kernborden of semi -flexibele materialen als het buiggebied, brengt dit proces ook het risico op breuk en schade met zich mee. Daarom moet speciale zorg worden besteed om het tijdens het daaropvolgende productieproces te beschermen.
Momenteel is ons bedrijf volledig volwassen in de procestechnologie voor het produceren van zachte en harde samengestelde boards en heeft het in staat om alle technische problemen in het productieproces op te lossen. Daarom gebruiken we bij het maken van semi -flexibele boards meestal de procestechnologie van het maken van zachte harde composietborden (het tweede type) om semi -flexibele boards te produceren, die een hoge productkwalificaties, sterke betrouwbaarheid en goede buigprestaties hebben. Onze producten hebben unaniem lof gekregen van onze klanten.

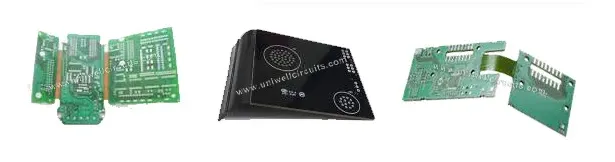

Semi -flexibel bord
